Catálogo de Vulcanizadoras para Cintas Transportadoras 2026

Ficha Técnica de Especificación

Ficha técnica para la especificación de una prensa vulcanizadora de cinta transportadora. Complete esta información con el mayor detalle posible para agilizar la cotización y la ingeniería del equipo.

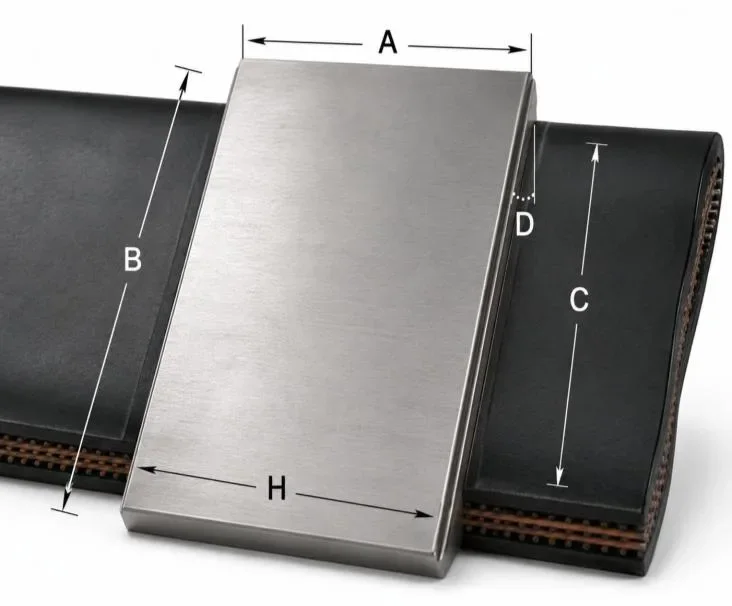

Dimensiones del Plato de Calentamiento

• A = longitud del plato a lo largo de la cinta
• B = ancho del plato a través de la cinta, en diagonal (bias)
• C = ancho de la cinta
• D = ángulo de bias

La longitud del plato (A) se calcula sumando la longitud de empalme recomendada por el fabricante de la cinta: 150 mm (6 pulg.) para cinta de lona; 355 mm (14 pulg.) para cinta de cable de acero.

El ancho del plato (B), que incluye el ángulo de bias, se determina según el ancho de la cinta:

• Cinta de lona, bias de 22°: B = (C+150) × 1,07
• Cinta de lona, bias de 17°: B = (C+150) × 1,05
• Cinta de cable de acero, bias de 22°: B = (C+200) × 1,07
• Cinta de cable de acero, bias de 17°: B = (C+200) × 1,05

Especificaciones a Informar

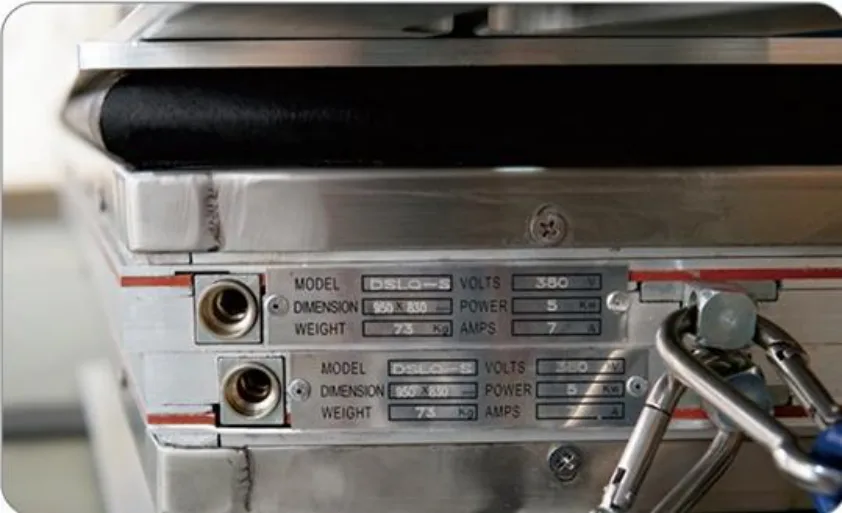

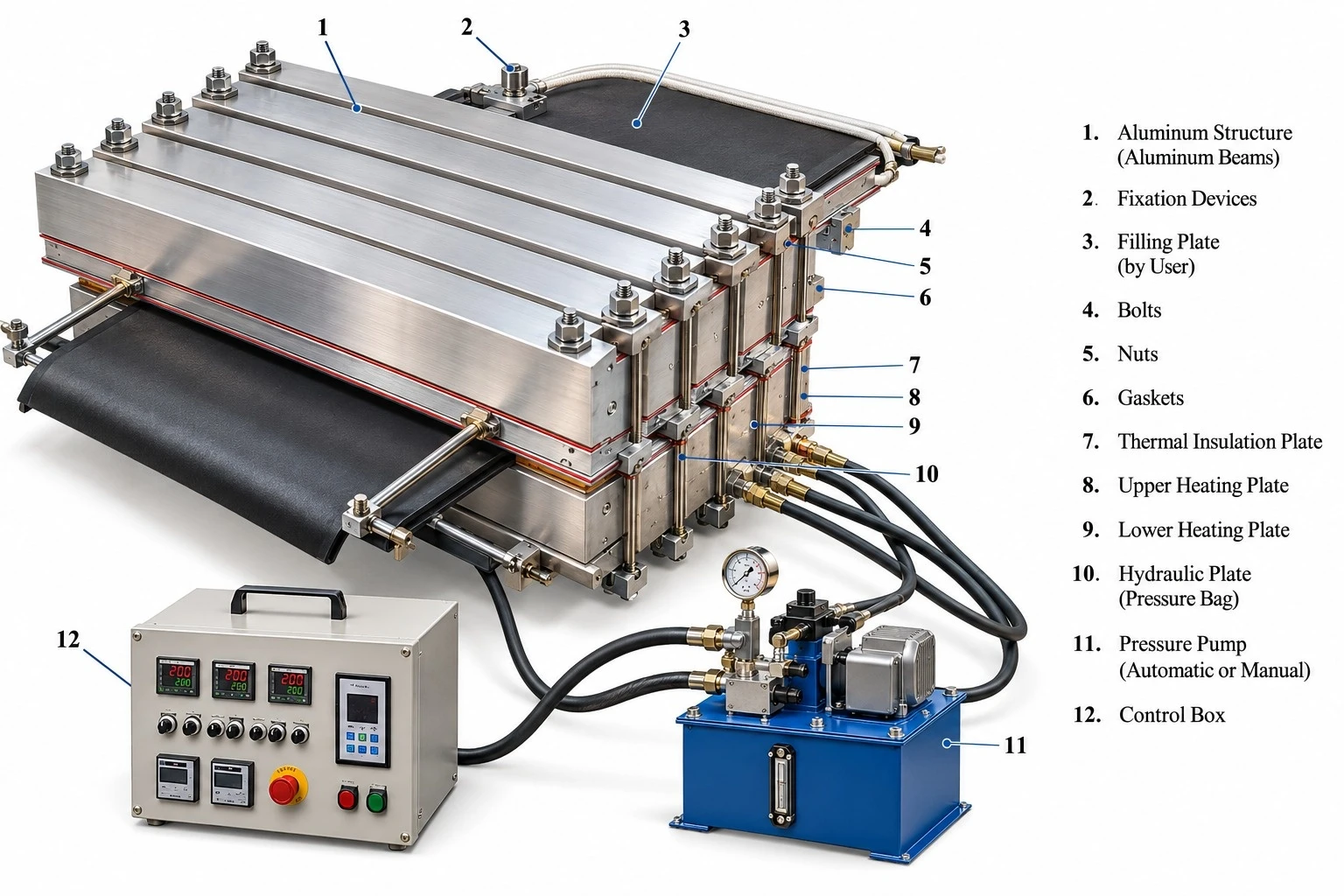

Vulcanizadora Seccional para Cinta Transportadora DSLQ-S

Las vulcanizadoras seccionales de World Prime Services están configuradas para el empalme vulcanizado en caliente de cintas transportadoras de caucho con carcasa de lona (EP) y de cable de acero (ST). Configuraciones de presión de trabajo disponibles en 100PSI y 200PSI, con secciones modulares diseñadas para portabilidad en campo y adaptación a diferentes longitudes de empalme.

Descripción Técnica

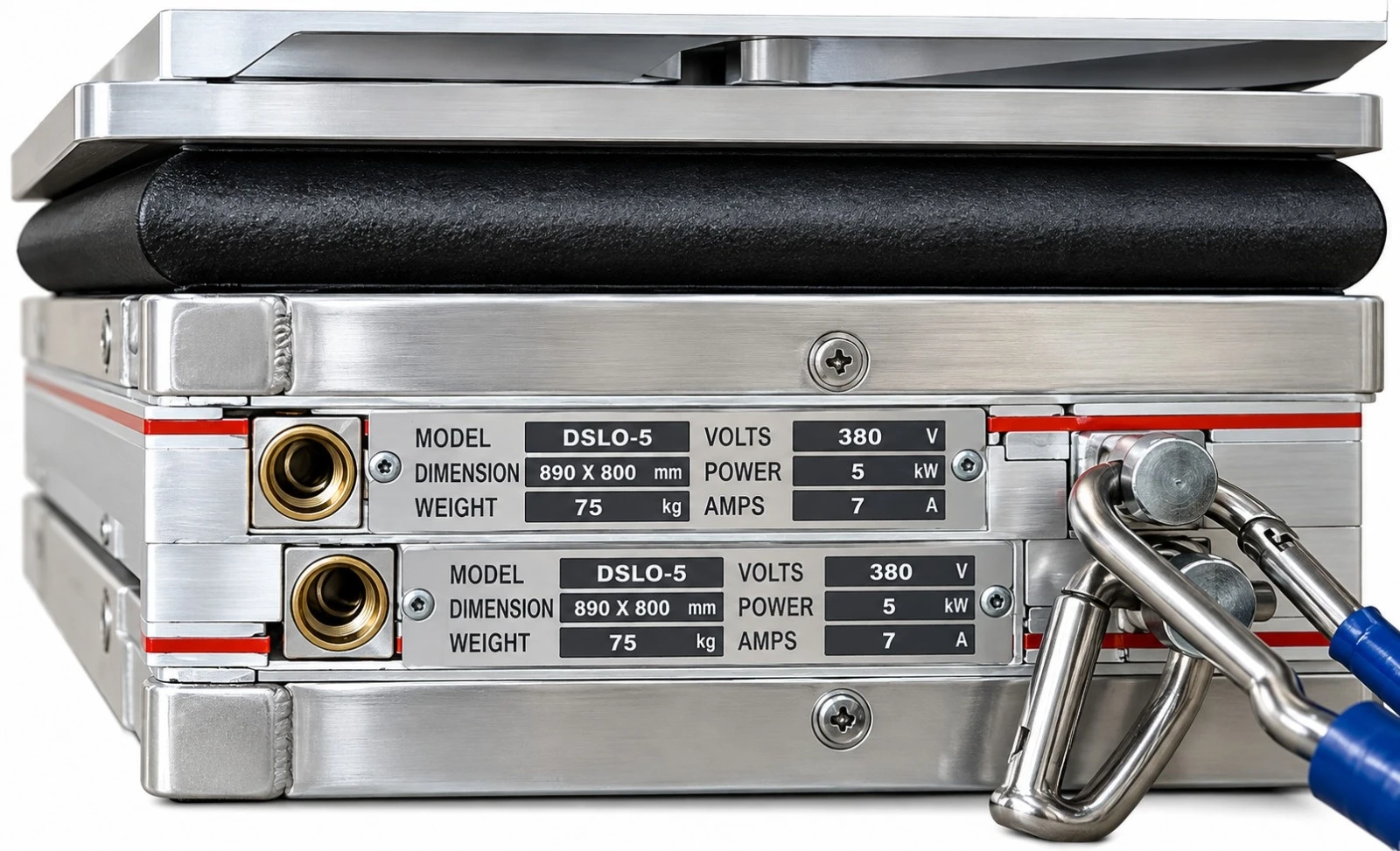

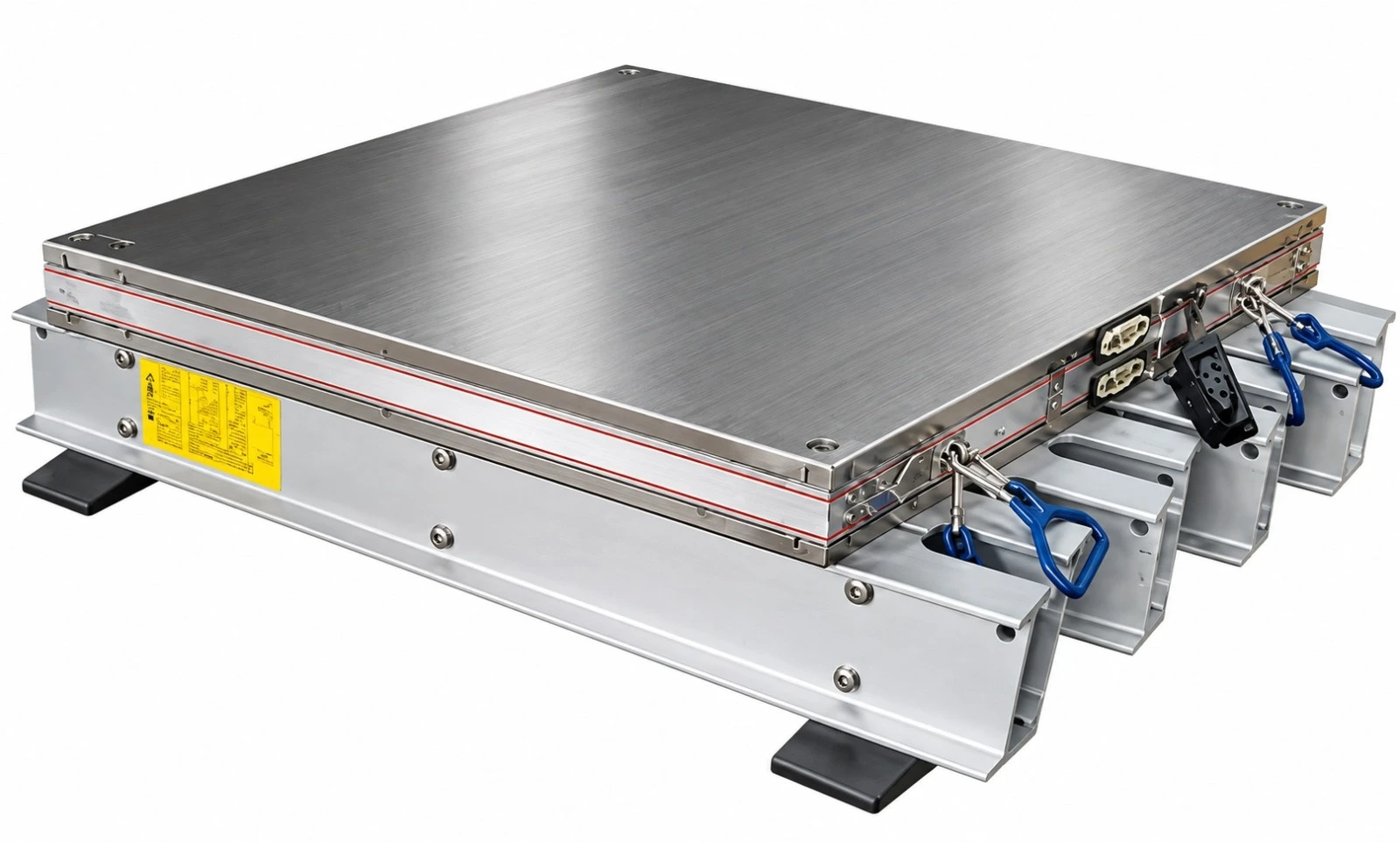

Plato de calentamiento con sistema de enfriamiento por agua

• Espesor total de 53 mm del plato de calentamiento Beltwin, placa aislante revestida en acero inoxidable (espesor de 1,5 a 2 mm). Temperatura máxima de 200°C; 20 a 30 min para calentar hasta 145°C; diferencia de temperatura en toda la superficie inferior a ±5°C durante el tiempo de permanencia (dwell time).
• Enfriamiento por agua integral y rápido incorporado en el diseño del plato; el enfriamiento mediante bomba de presión eléctrica también es viable. 10 a 15 min para enfriamiento rápido de 145°C a 75°C.
• A diferencia de otras vulcanizadoras, este nuevo sistema de enfriamiento garantiza menos agua residual tras un uso prolongado. Fácil limpieza del 10% de agua remanente en el plato con aire comprimido después del enfriamiento.

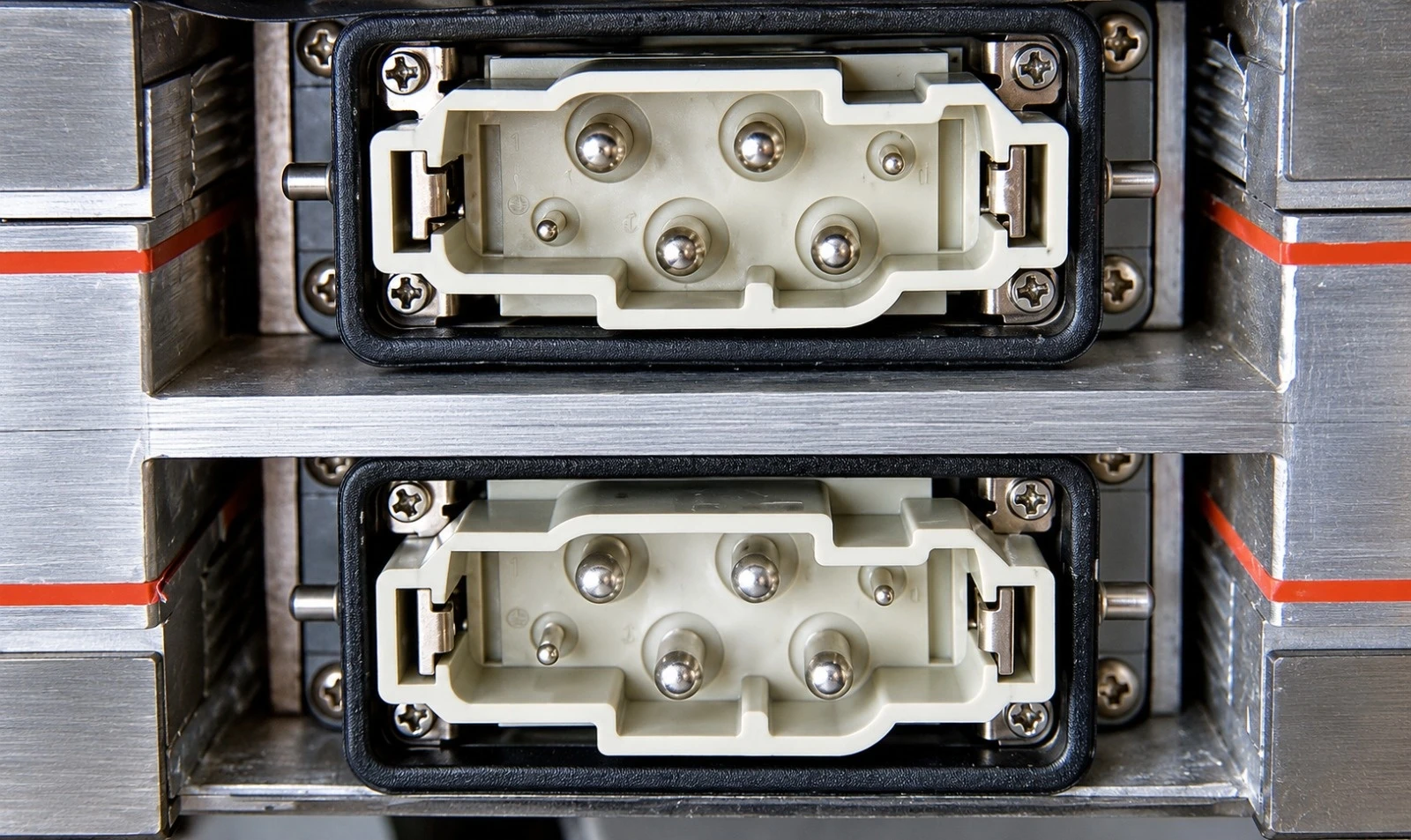

Nuevo Conector Eléctrico

World Prime Services utiliza enchufes y tomas estándar europeo, con marcado CE. Los pines son de mayor tamaño, para evitar contacto flojo y quemado de la toma. El nuevo sistema de conexión puede reducir este riesgo en 70-80%. Conector original de la marca "HARTING" disponible como opción.

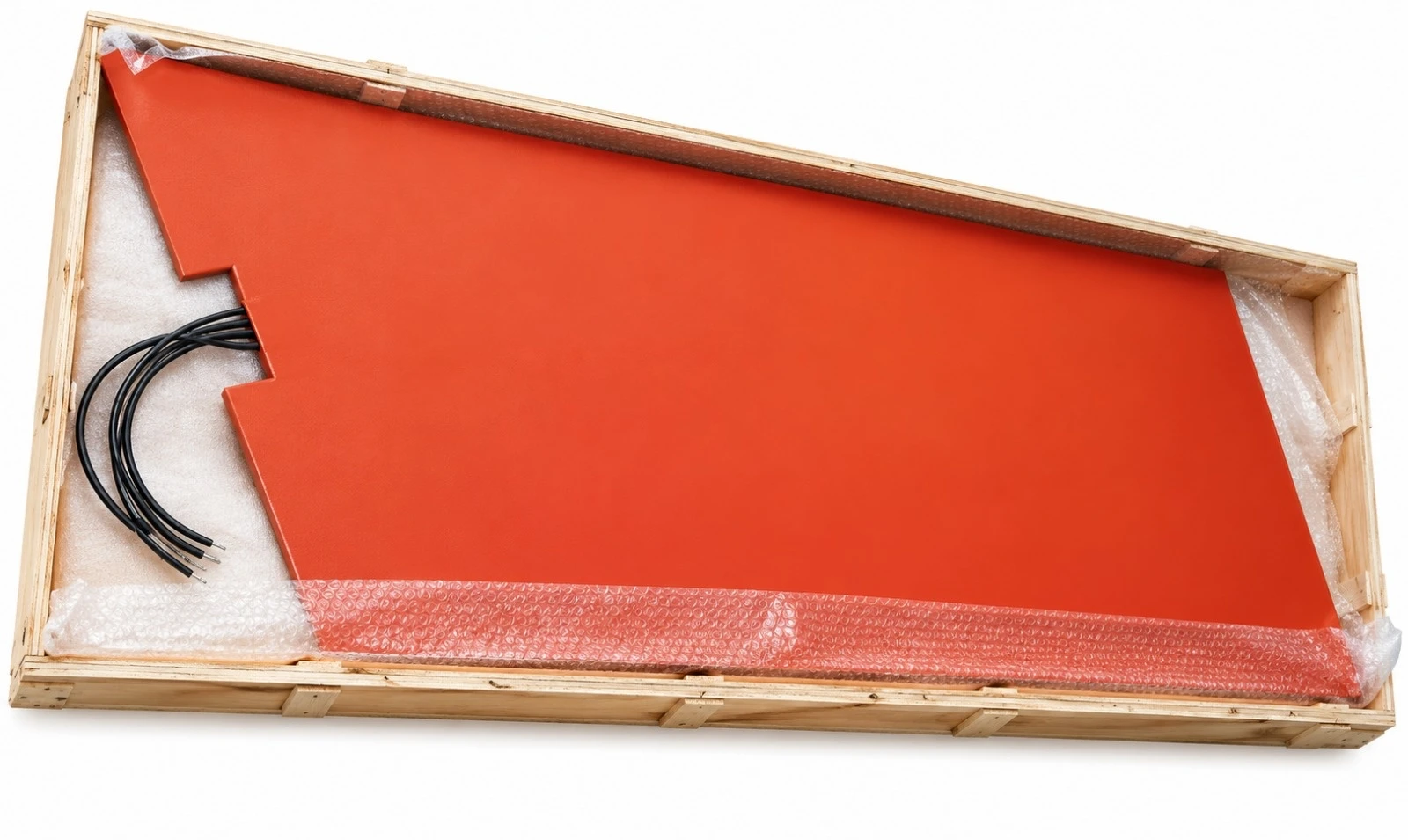

Elemento de Calentamiento

• Sistema de calentamiento duradero de "Elemento de Silicona" con 5 capas (2 capas de silicona, 2 capas de tejido de fibra de vidrio y la resistencia).
• Aislamiento compuesto duradero, que hace el equipo mucho más seguro.
• Totalmente sellado para prevenir la oxidación y garantizar una vida útil más larga.
• El elemento de calentamiento flexible ofrece calentamiento uniforme en todo el plato.
• Tecnología de grabado (etching) bajo control por computadora, equalizando la distribución de la resistencia de forma uniformemente espaciada.

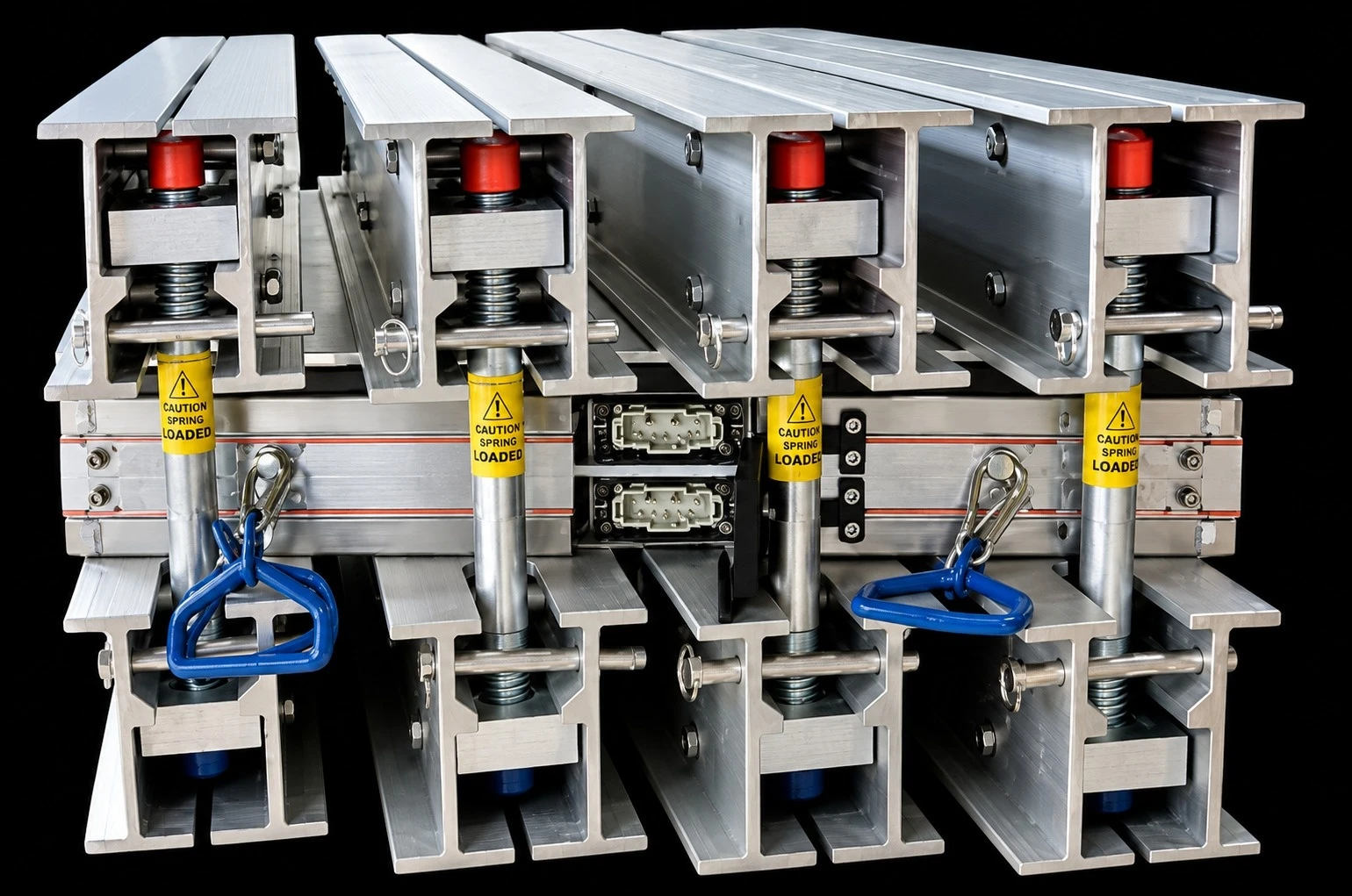

Vigas Ligeras con Conjunto de Tornillo y Tuerca

• Vigas fabricadas en aluminio extruido ligero.
• Vigas estándar en aluminio grado 7005; vigas para vulcanizadoras con ancho de cinta superior a 1.200 mm en aluminio grado 6082. Viga transversal estilo E de Almex disponible como opción.
• Conjuntos de tuerca/tornillo en acero de alta resistencia a la tracción, embutidos, en acero 45#.
• Tuerca y tornillo alojados dentro de la viga — mucho más seguro.
• Vigas anodizadas, que ofrecen protección más duradera y mejor aspecto en comparación con la pintura.
• La sección completa garantiza que la estructura de la viga se mantenga como la original — mucho más segura.
• Fácil montaje, sin necesidad de llave de torque.

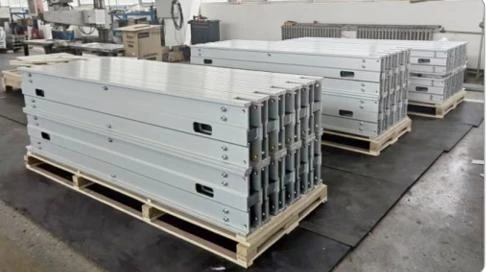

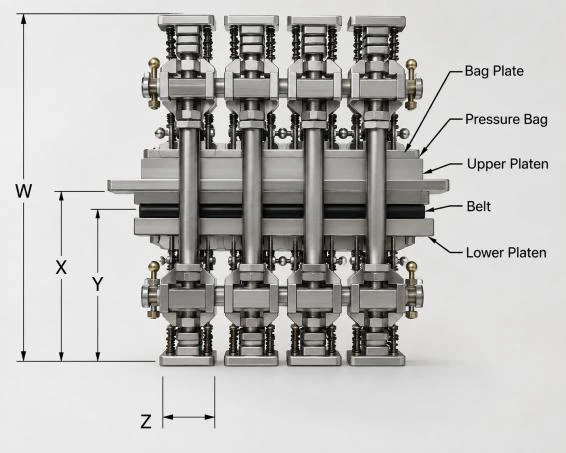

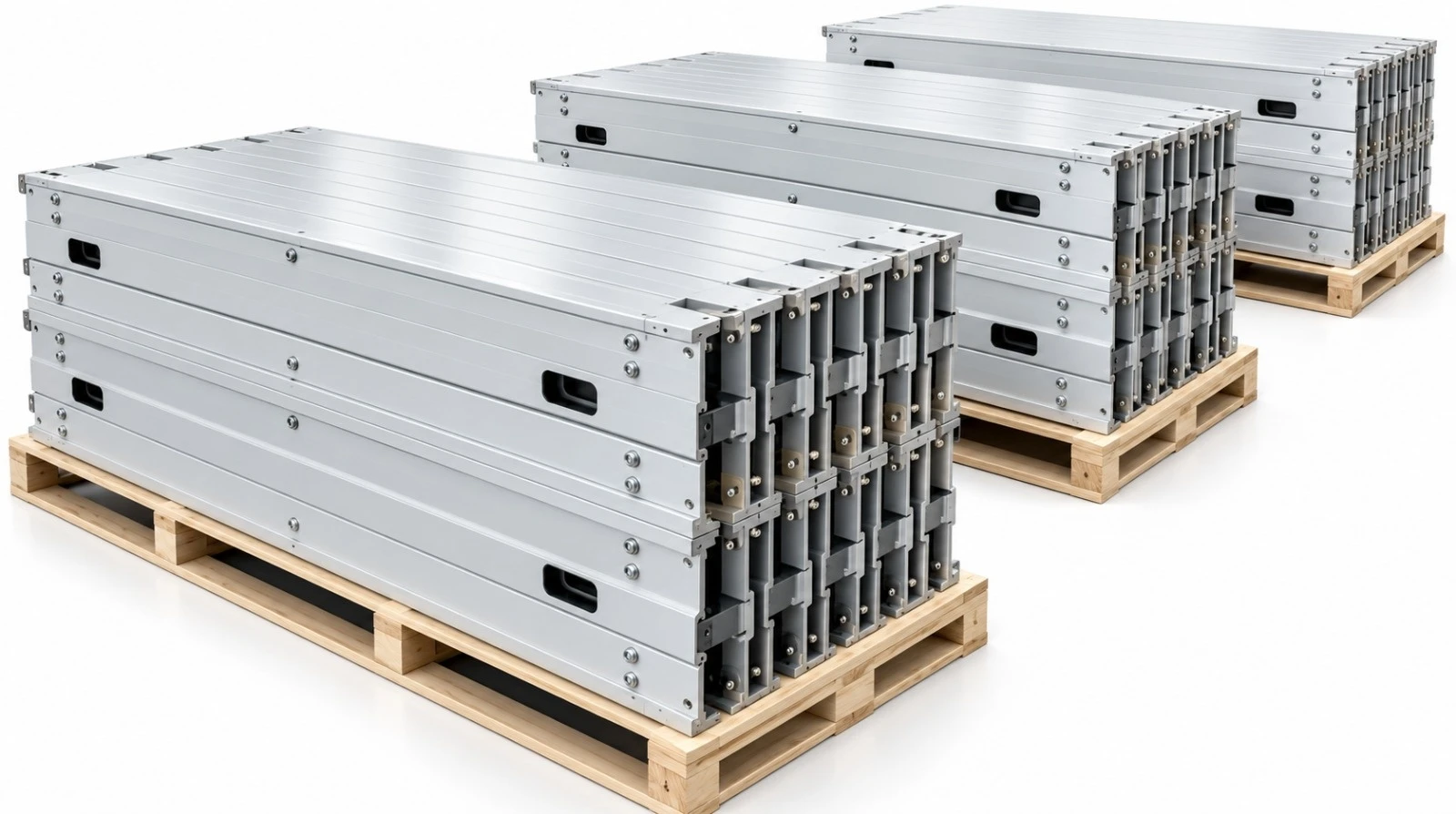

Viga Transversal Estilo E de Almex (Opcional)

Sistema de Presión

• Bolsa de presión hecha de caucho reforzado con tejido duradero, que garantiza presión uniforme en toda la superficie de empalme. La tasa de expansión de la bolsa interna de caucho es de 600-700%, cerca de 200-300% superior a la de otras. Por ejemplo, una pieza de 200 mm de caucho puede extenderse hasta 1.000 mm sin daño, garantizando que el caucho no desarrolle pequeños agujeros tras la expansión y no presente fugas después de un uso prolongado.
• El material de caucho cuesta 3 veces más que el caucho normal.
• La bolsa de presión incluye bolsa interna, tejido, capa de caucho y capa de protección exterior. Después de la fabricación, la bolsa se prueba manteniendo 260PSI/18 BAR de presión durante 2 horas, garantizando que no habrá problemas a la presión de trabajo de 200PSI.

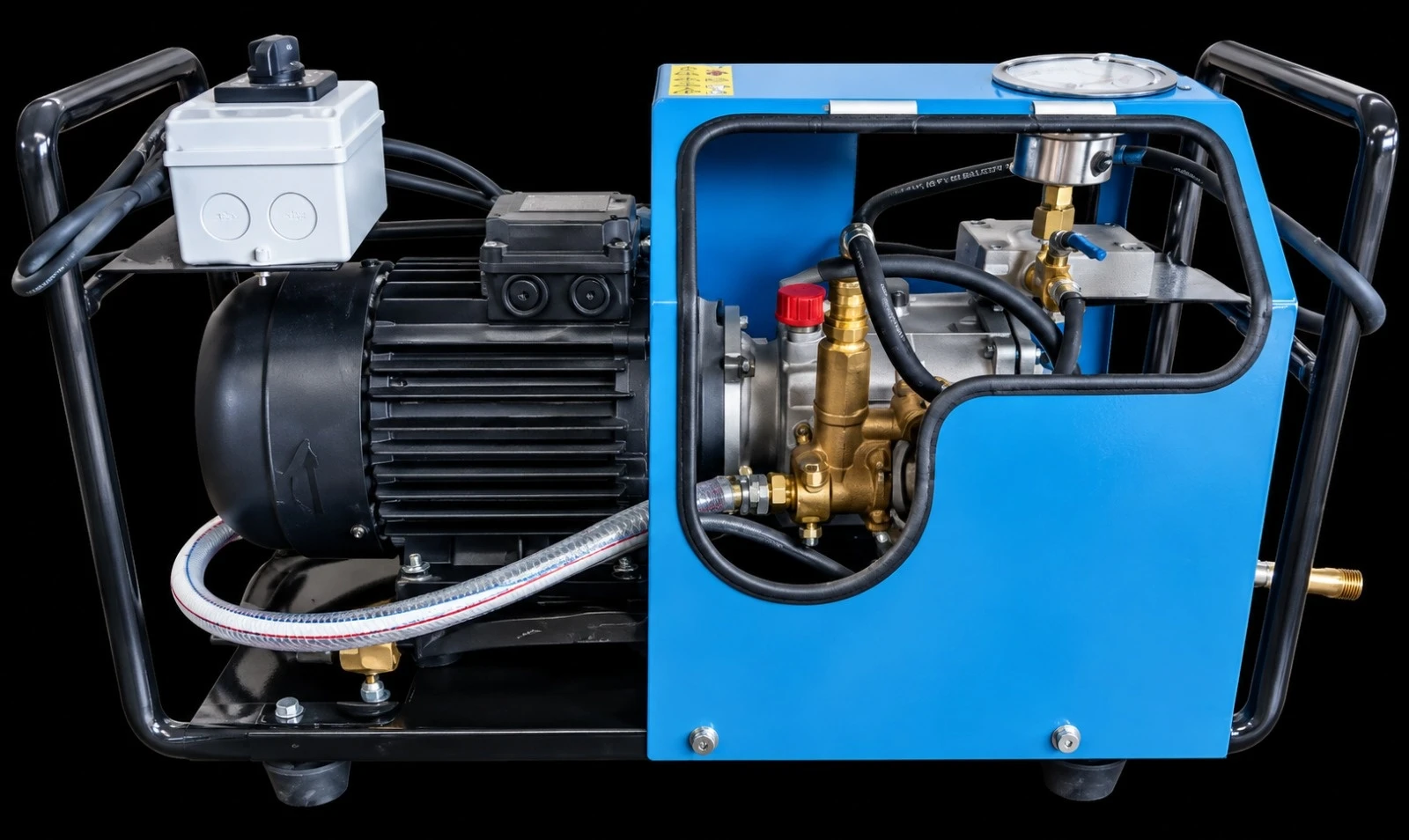

Estándar: bomba eléctrica de presión/enfriamiento.

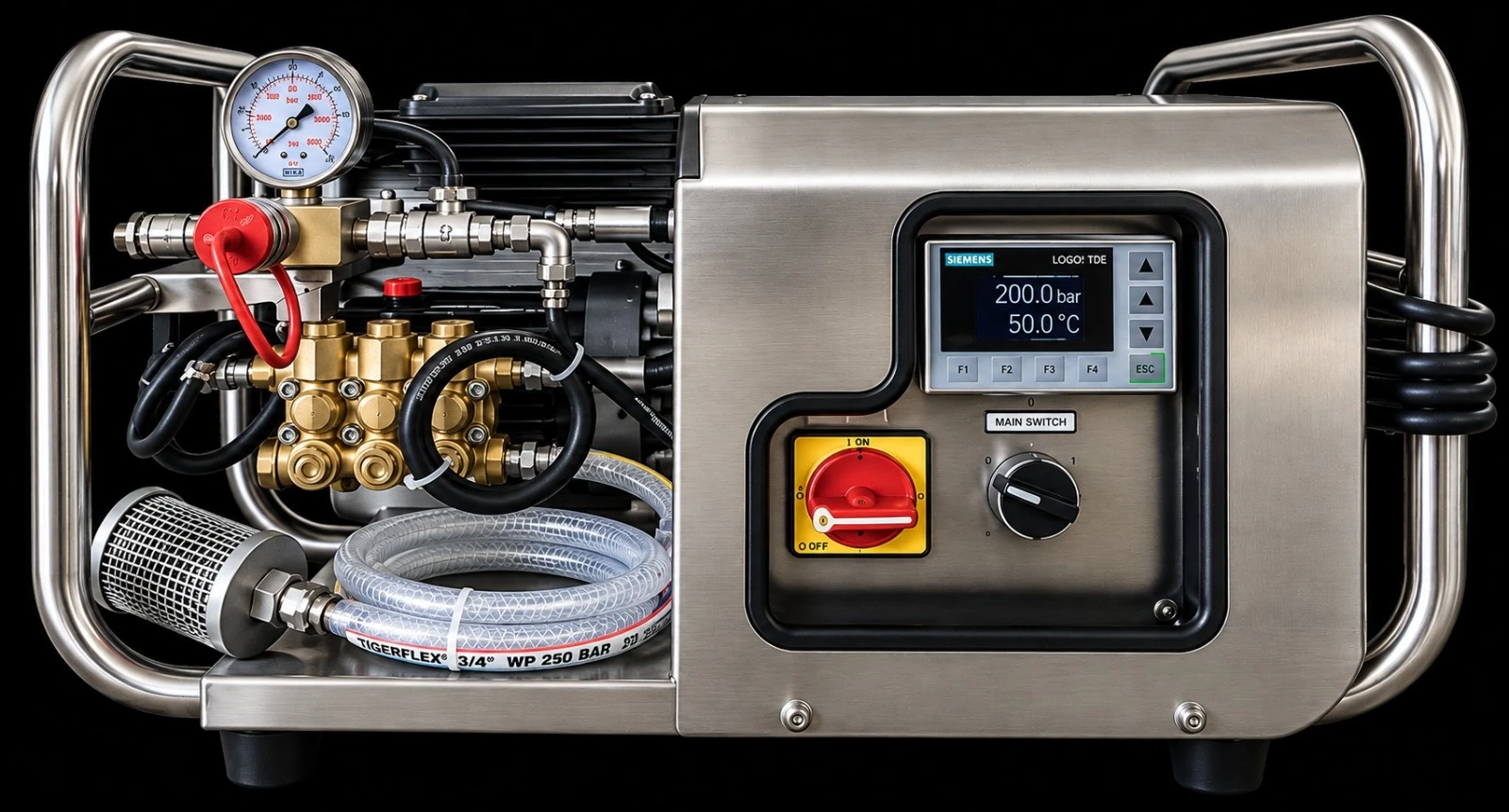

Bomba de presión con manómetro de control de presión:

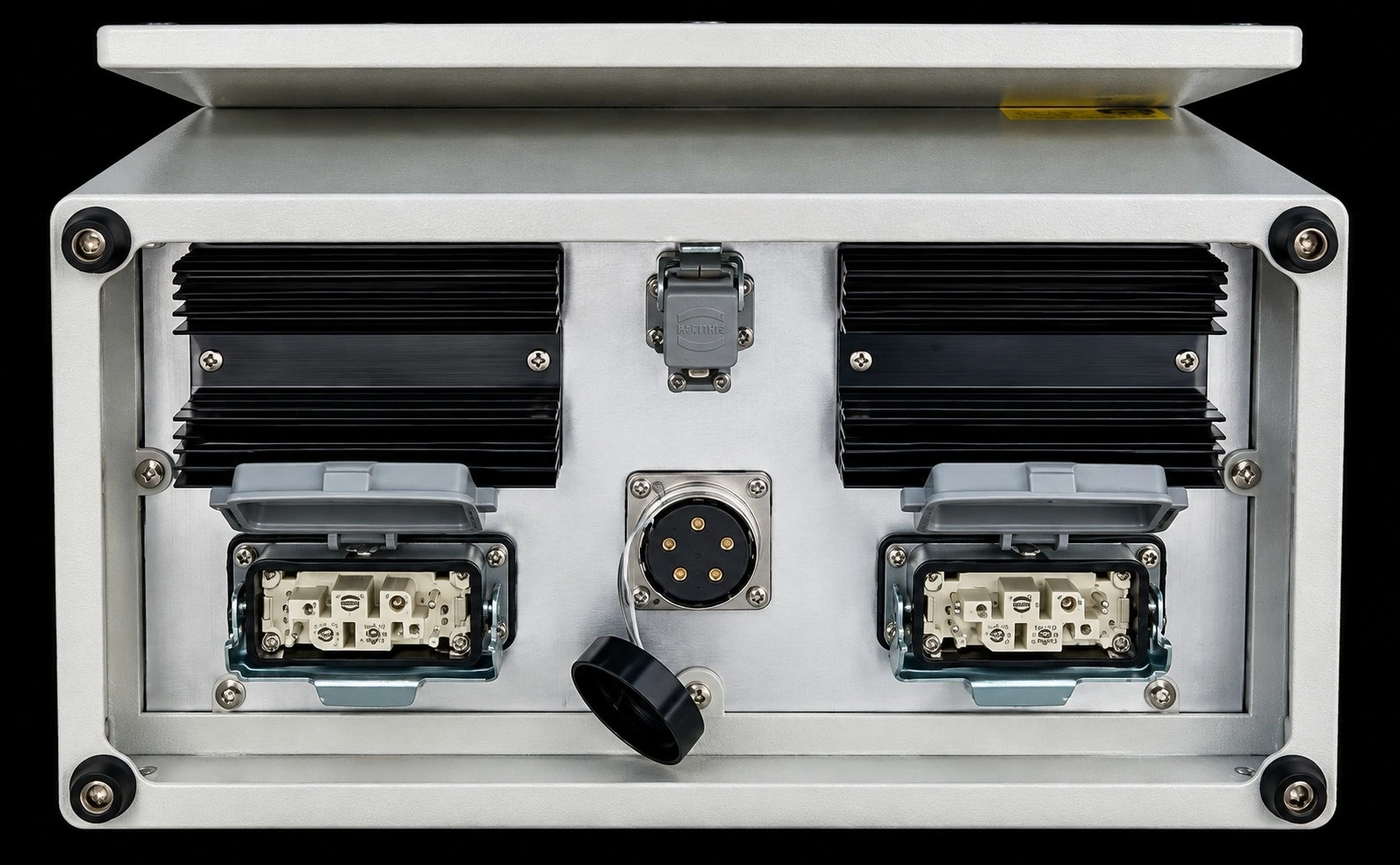

Controlador Automático con Cables

• Incluye 2 controladores de temperatura, 1 temporizador, 2 amperímetros y 1 voltímetro.
• Control e indicación digital dual de temperatura Omron o SHIMADEN.
• Mismo estándar que Almex — fácil reemplazo de un sistema de control Almex antiguo, más flexible y con ahorro de costos.
• Lectura y temperatura precisas, componentes eléctricos con certificación CE.

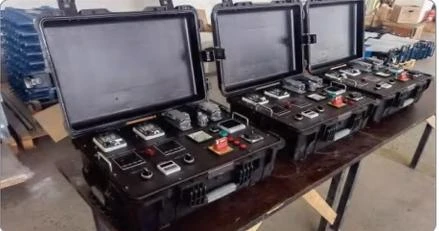

Caja de control tipo maletín:

Equipos Opcionales

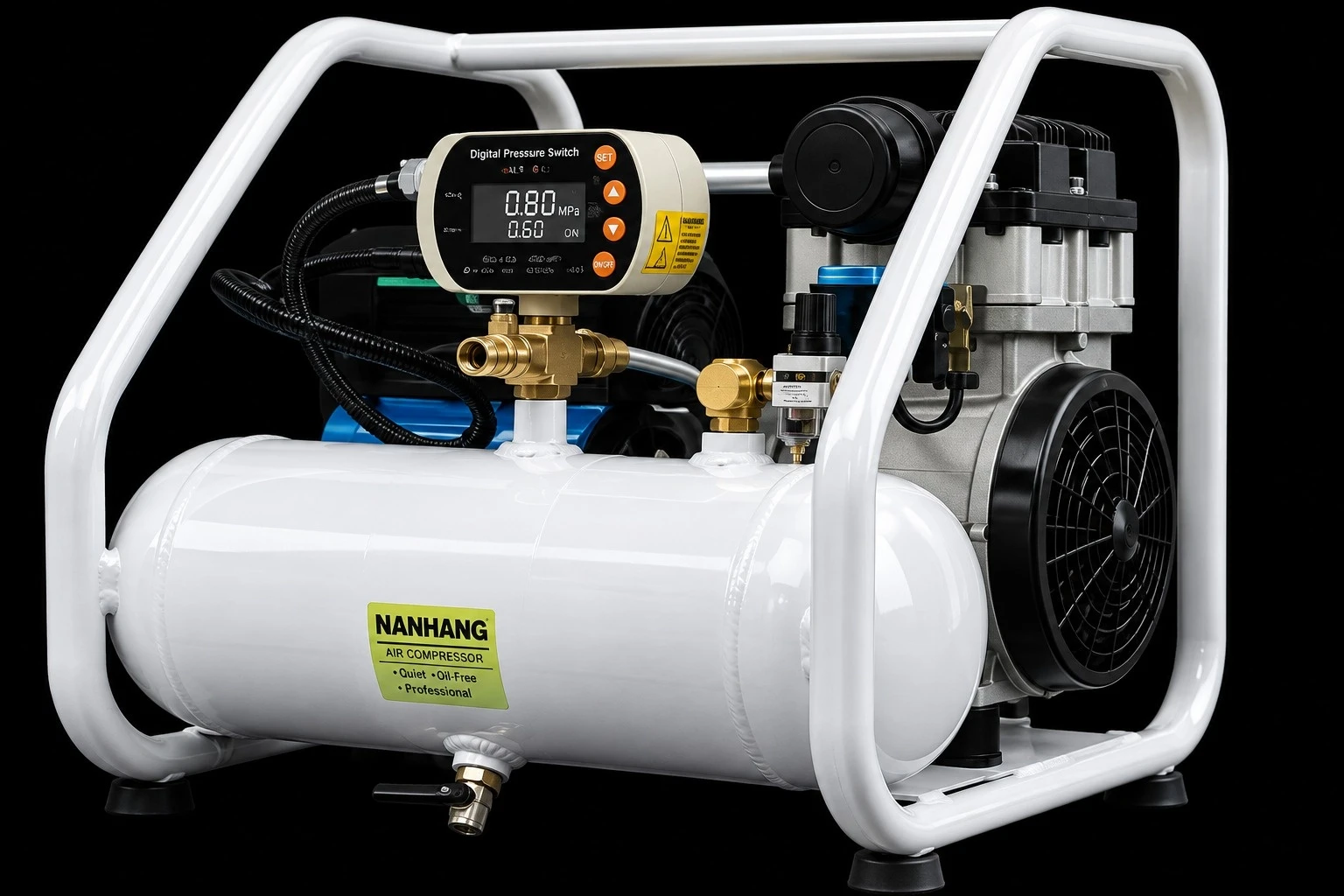

Opcionales disponibles: bomba de presión/enfriamiento con tanque de agua de 90 L, compresor de aire con pantalla digital, y viga transversal estilo E de Almex.

Modelos 100PSI (7 kg/cm²) — Empalme de Cinta de Lona

Unidades adecuadas para el empalme de cintas con carcasa de lona. Ángulo de bias estándar de 17,3°; espesor del plato de 55 mm en toda la serie.

Modelos 200PSI (14 kg/cm²) — Empalme de Cinta de Cable de Acero

Unidades adecuadas para el empalme de cintas transportadoras con carcasa de cable de acero. Mismas dimensiones de plato que la serie 100PSI; observe la mayor cantidad de vigas en varios modelos, reflejando la mayor presión de trabajo.

Lista de Accesorios

Componentes y accesorios disponibles para las vulcanizadoras seccionales y de marco de World Prime Services.

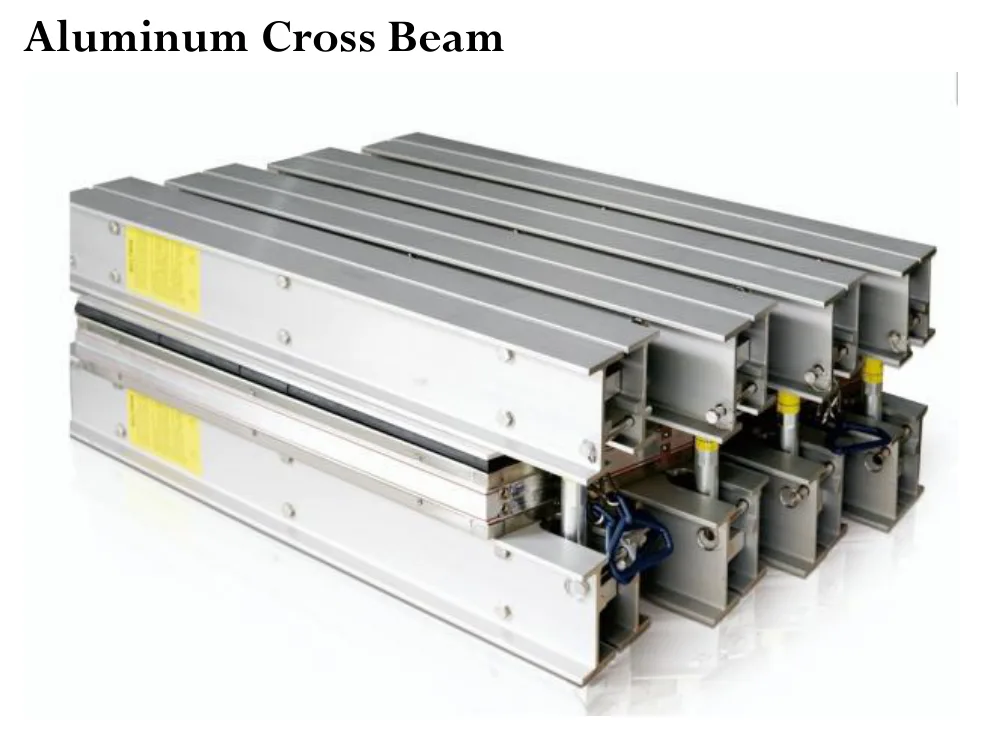

• Viga transversal en aluminio

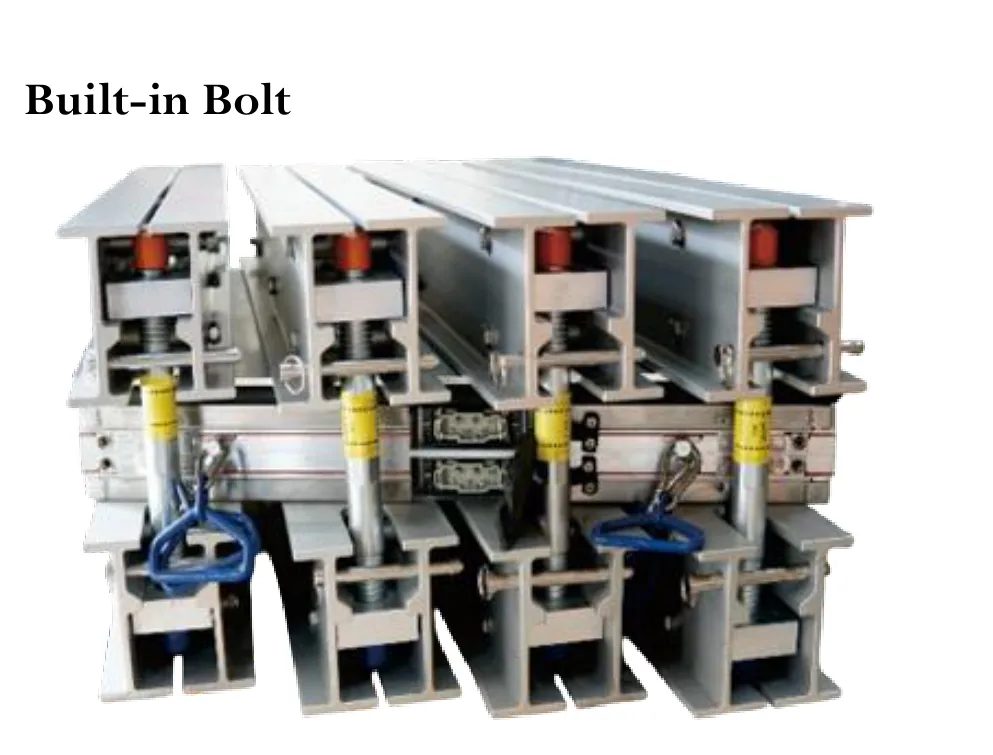

• Tornillo embutido
• Pasador de seguridad
• Plato de calentamiento
• Bolsa de presión
• Placa equalizadora de presión

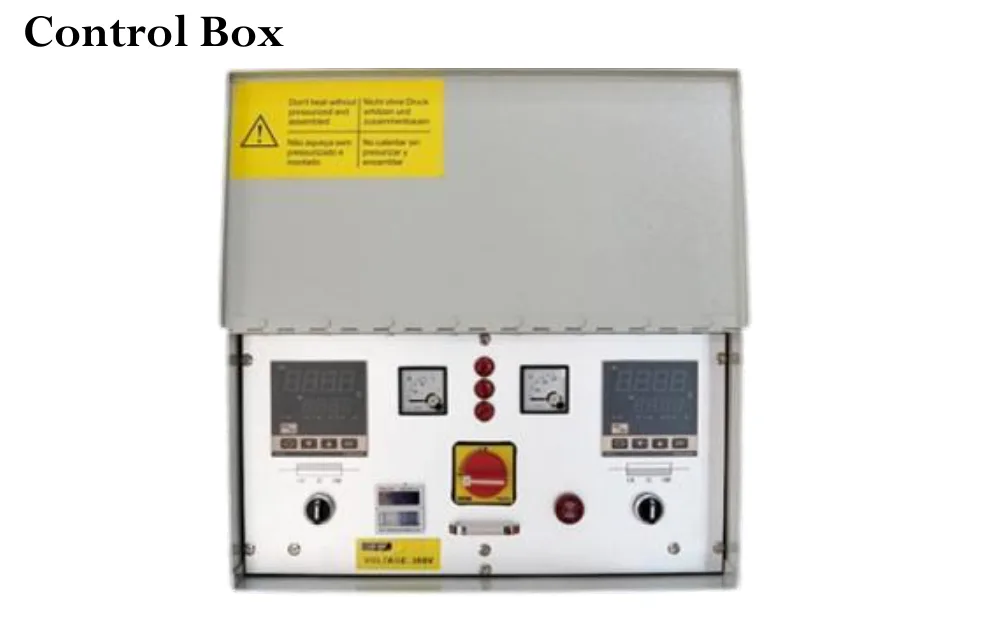

• Caja de control

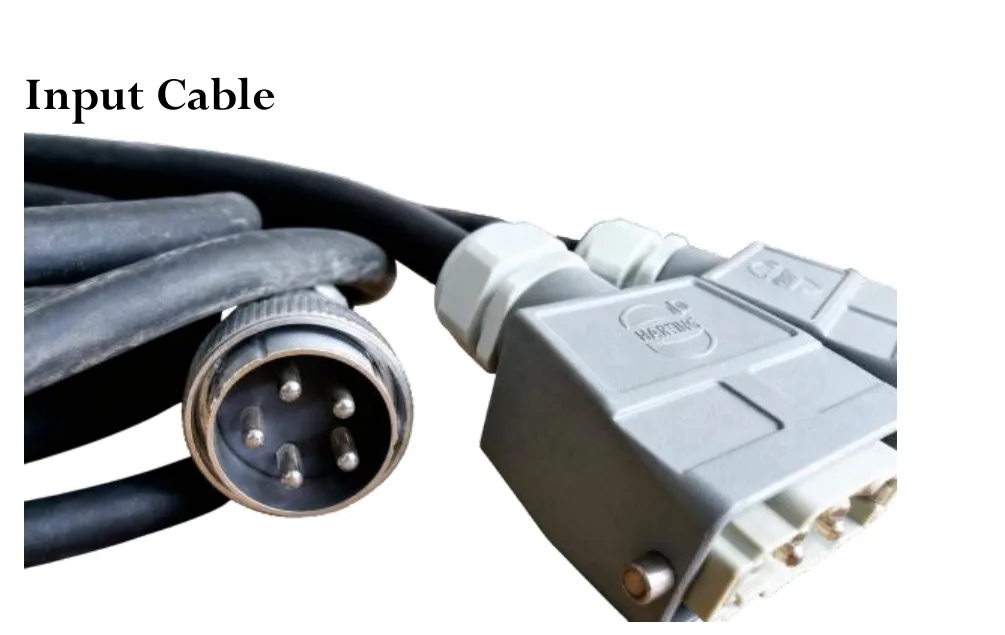

• Cable de entrada

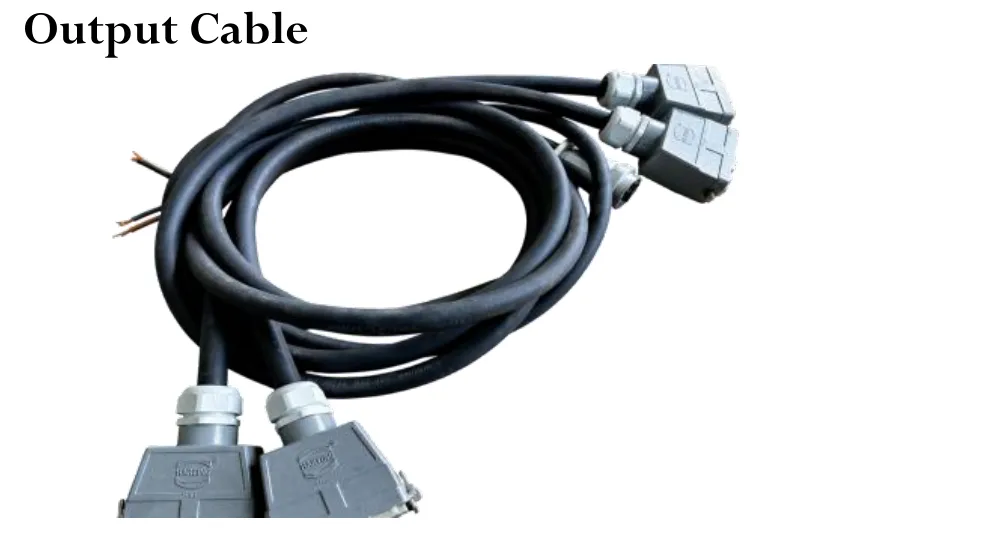

• Cable de salida

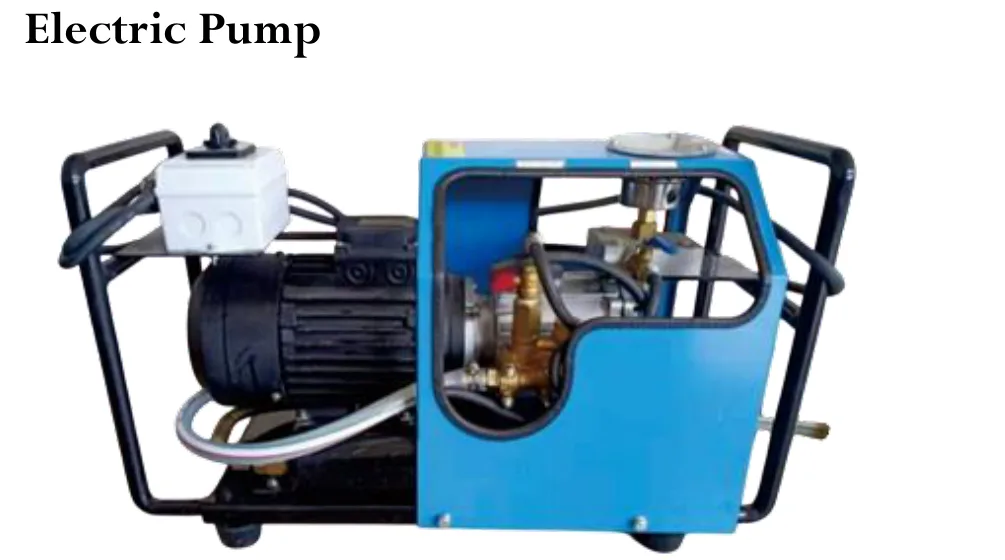

• Bomba eléctrica
• Manguera de alta presión

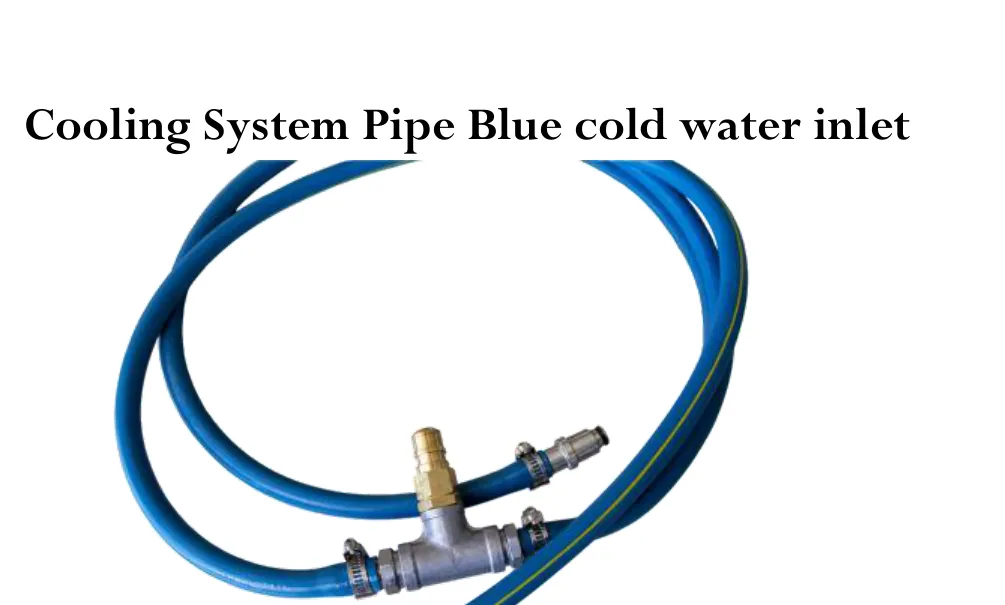

• Manguera del sistema de enfriamiento (entrada de agua fría, azul)
• Manguera de drenaje (salida de agua caliente, roja)

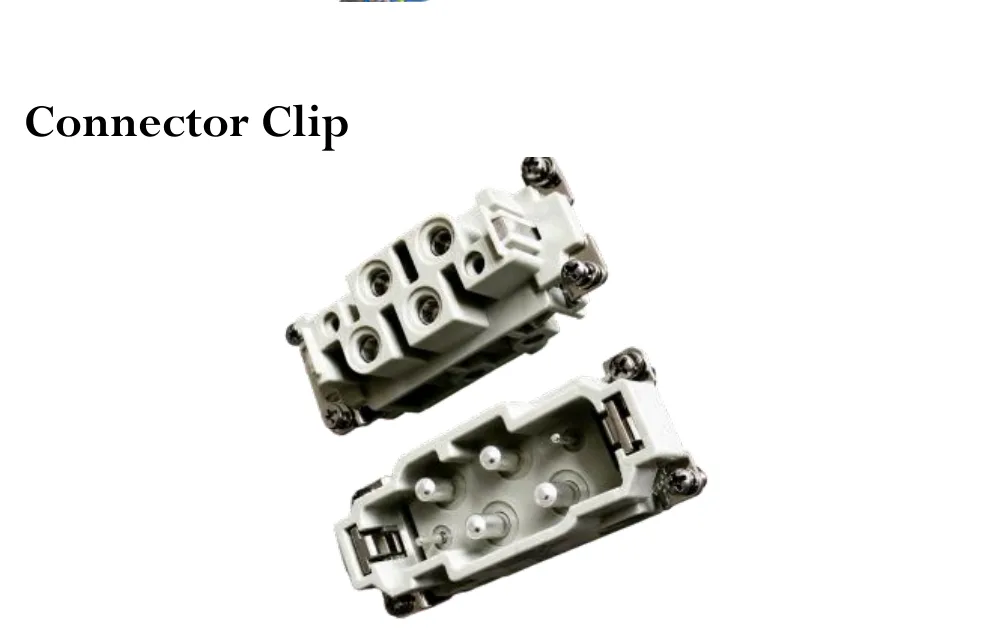

• Clip conector

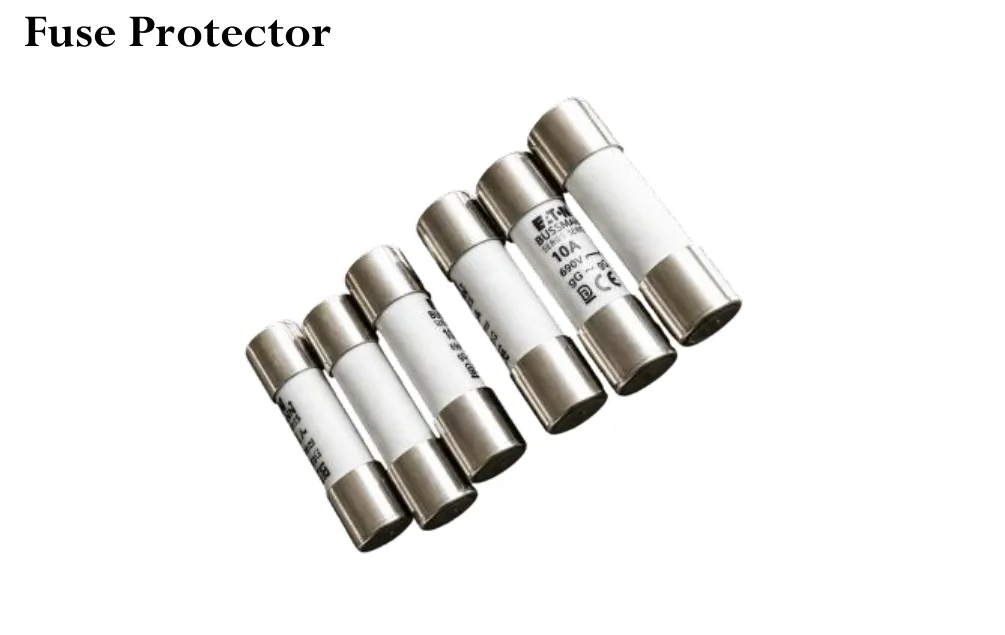

• Protector de fusible

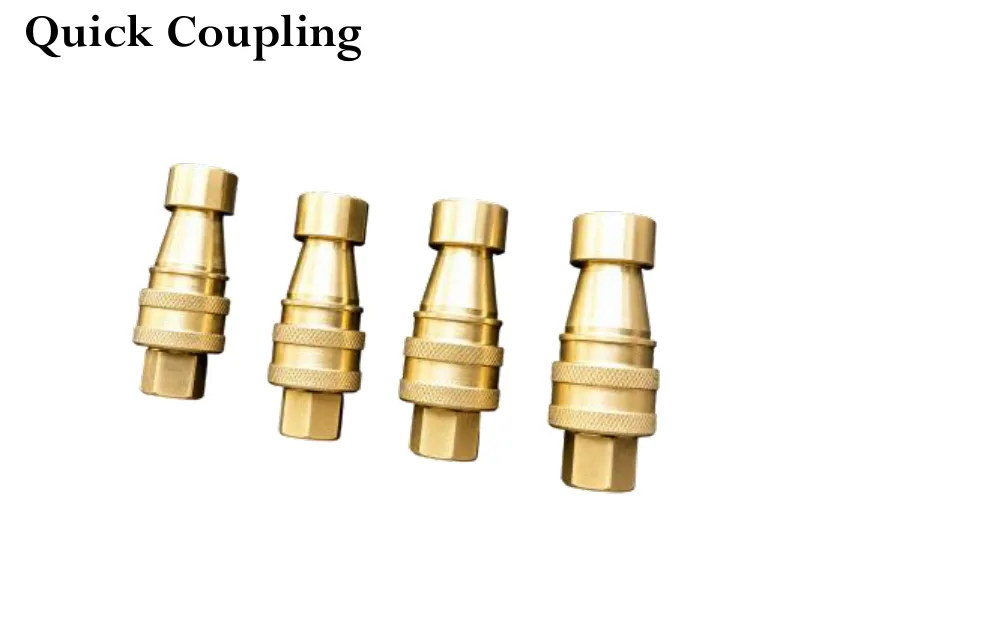

• Acople rápido

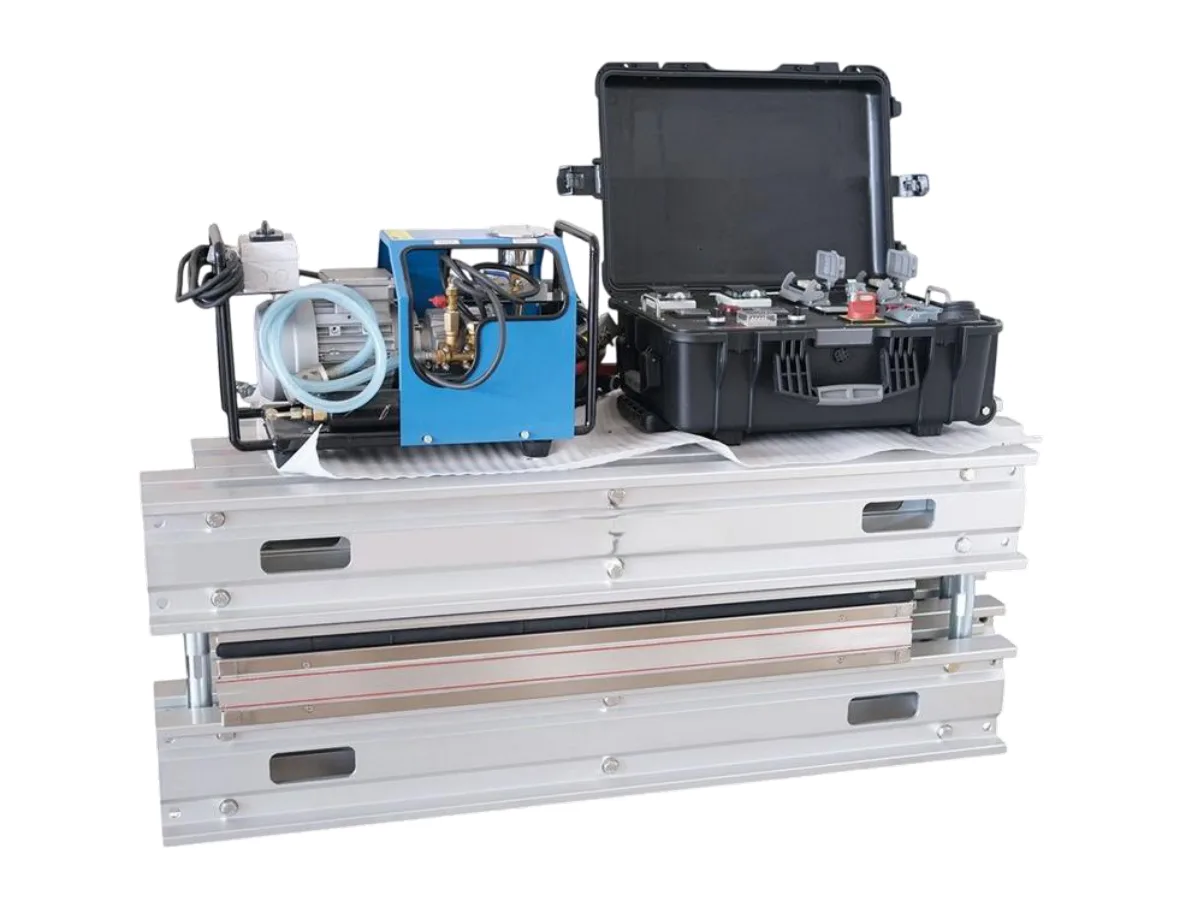

Piezas de Repuesto SVP

Peças de reposição para a vulcanizadora seccional SVP.

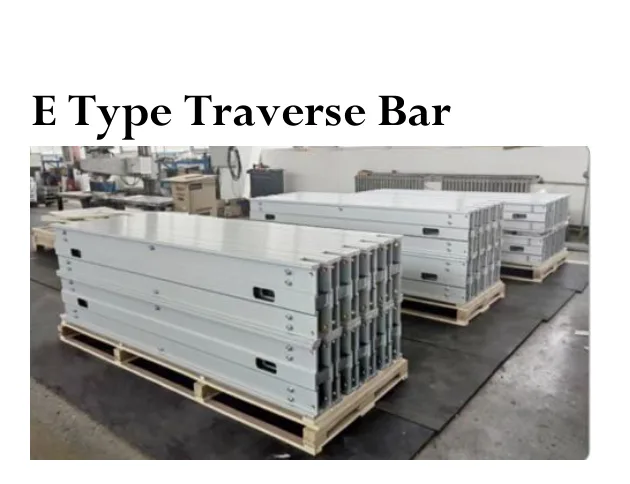

• Barra transversal tipo E

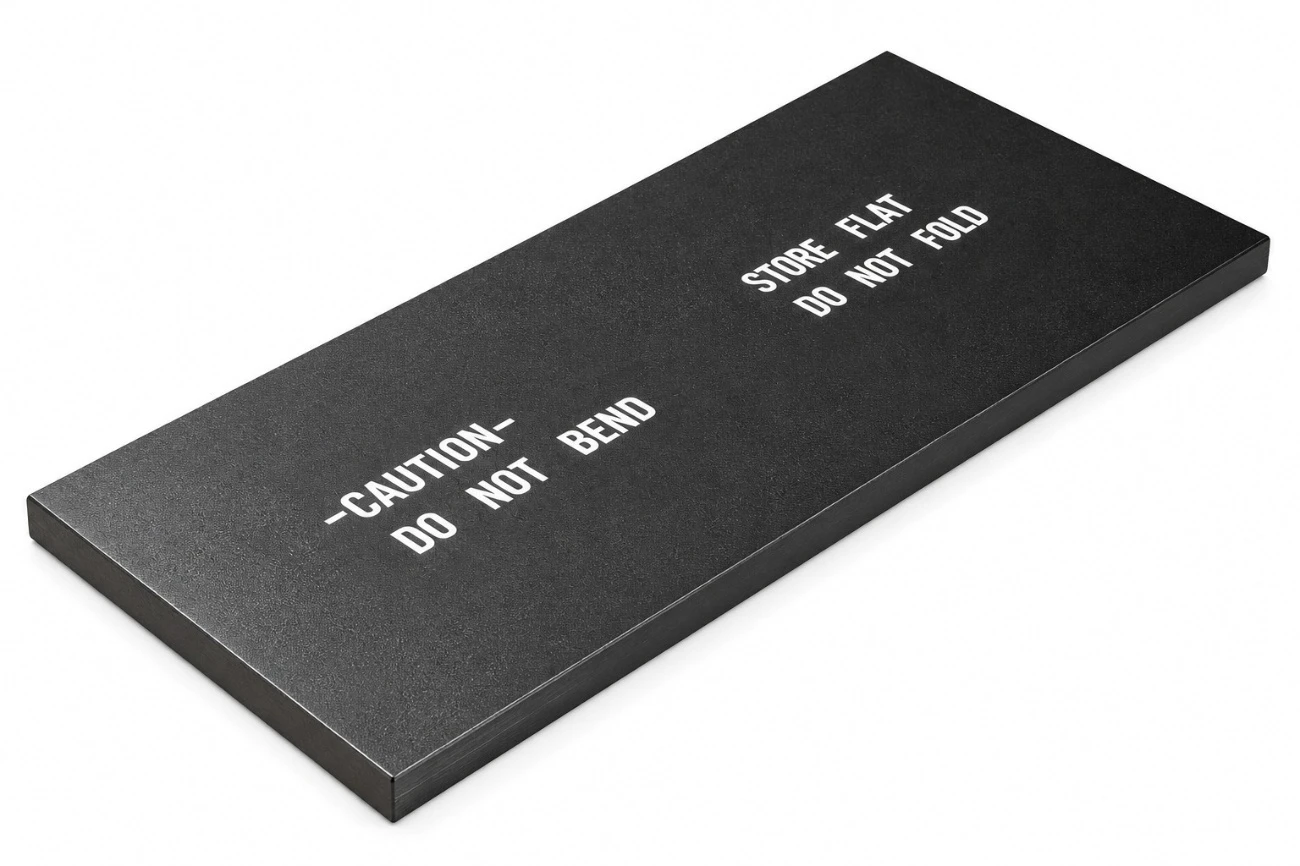

• Bolsa de presión

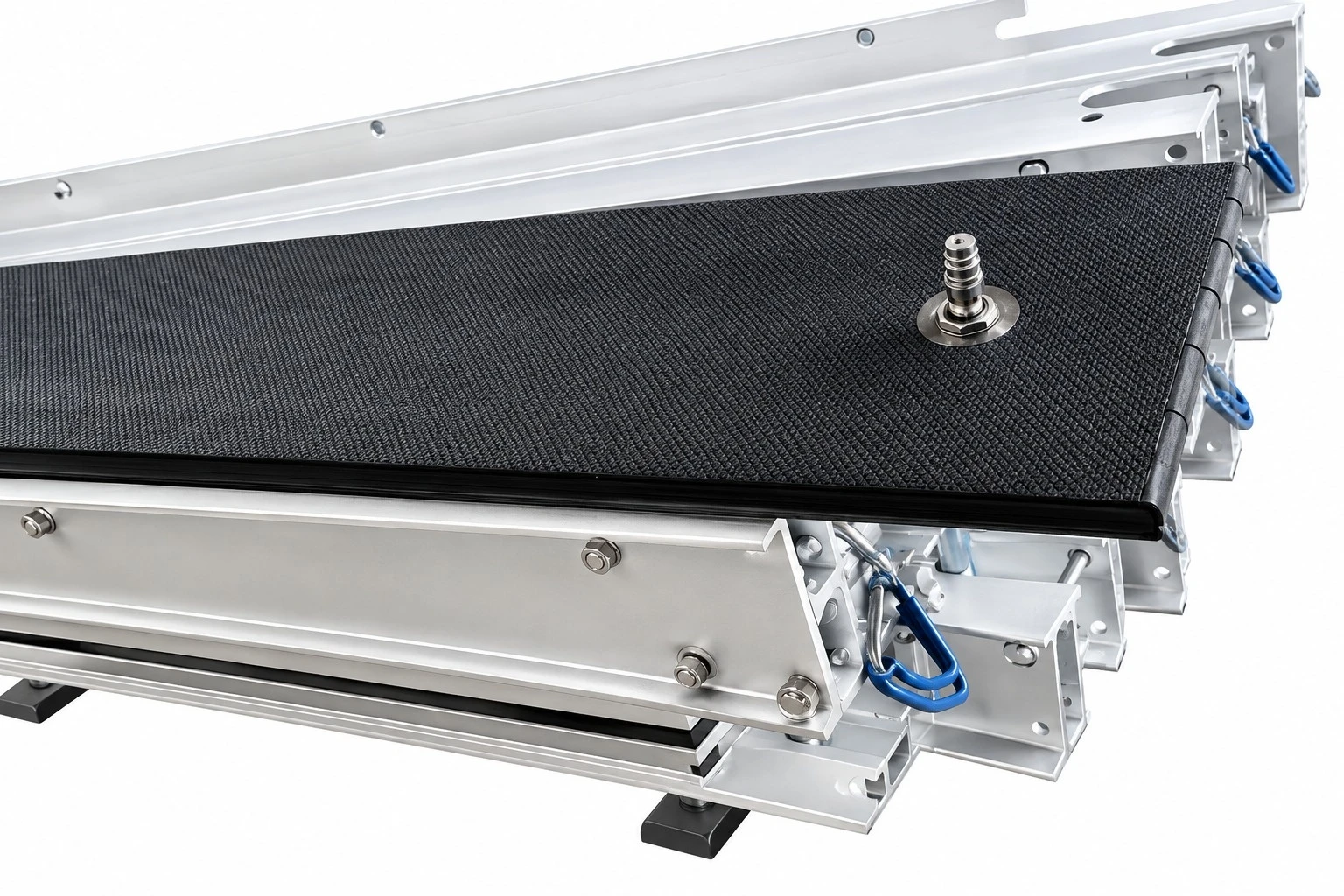

• Bolsa de presión "Serie PRO"

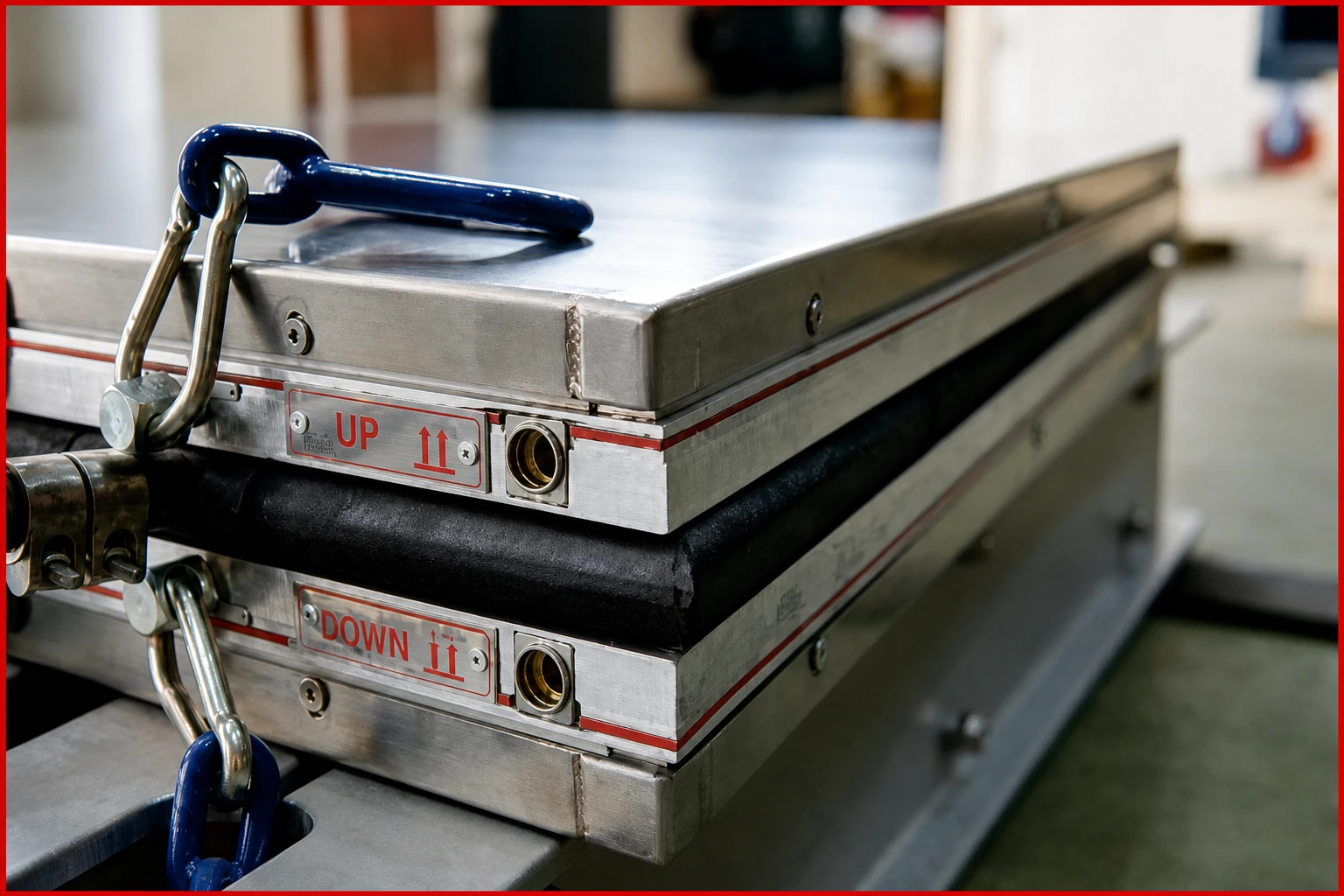

• Plato de calentamiento

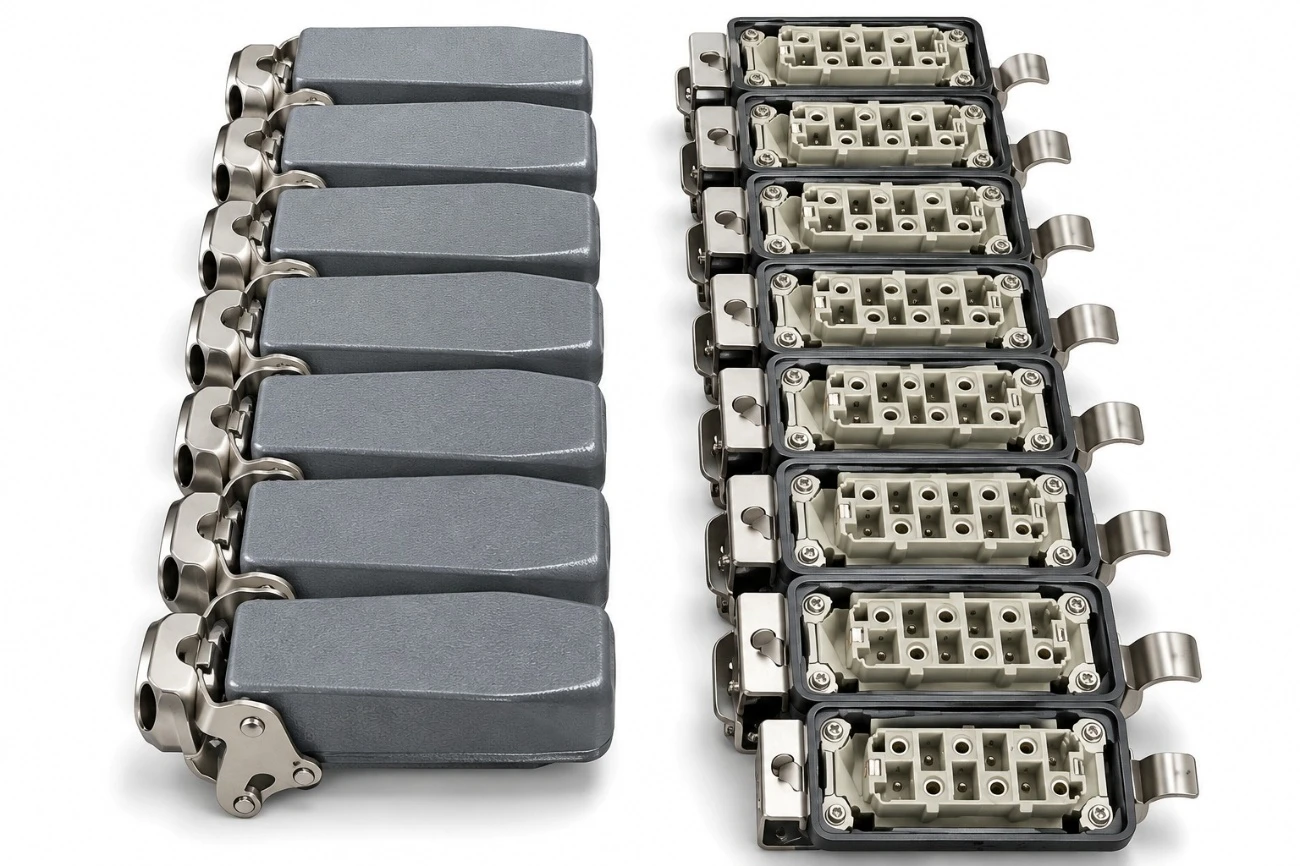

• Enchufe y toma

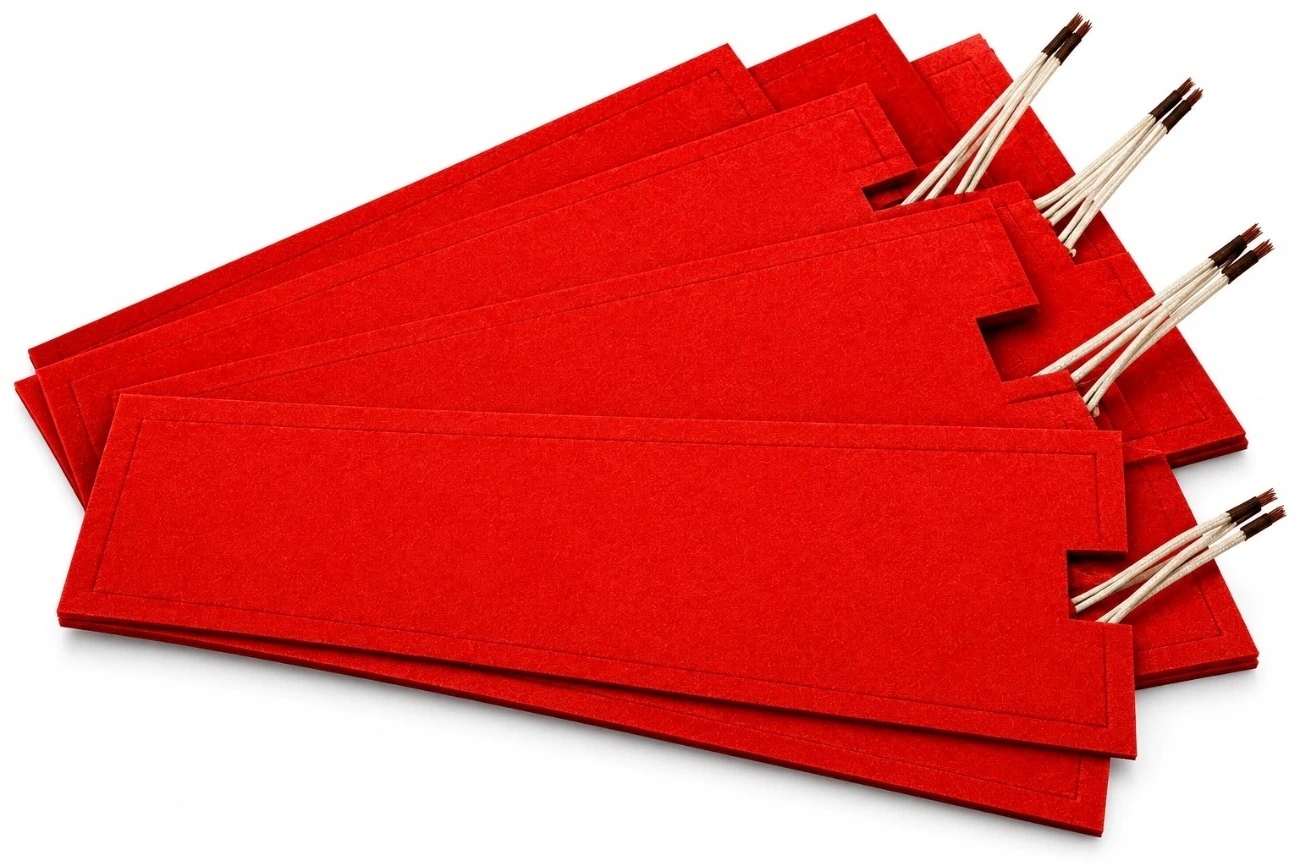

• Elemento de calentamiento

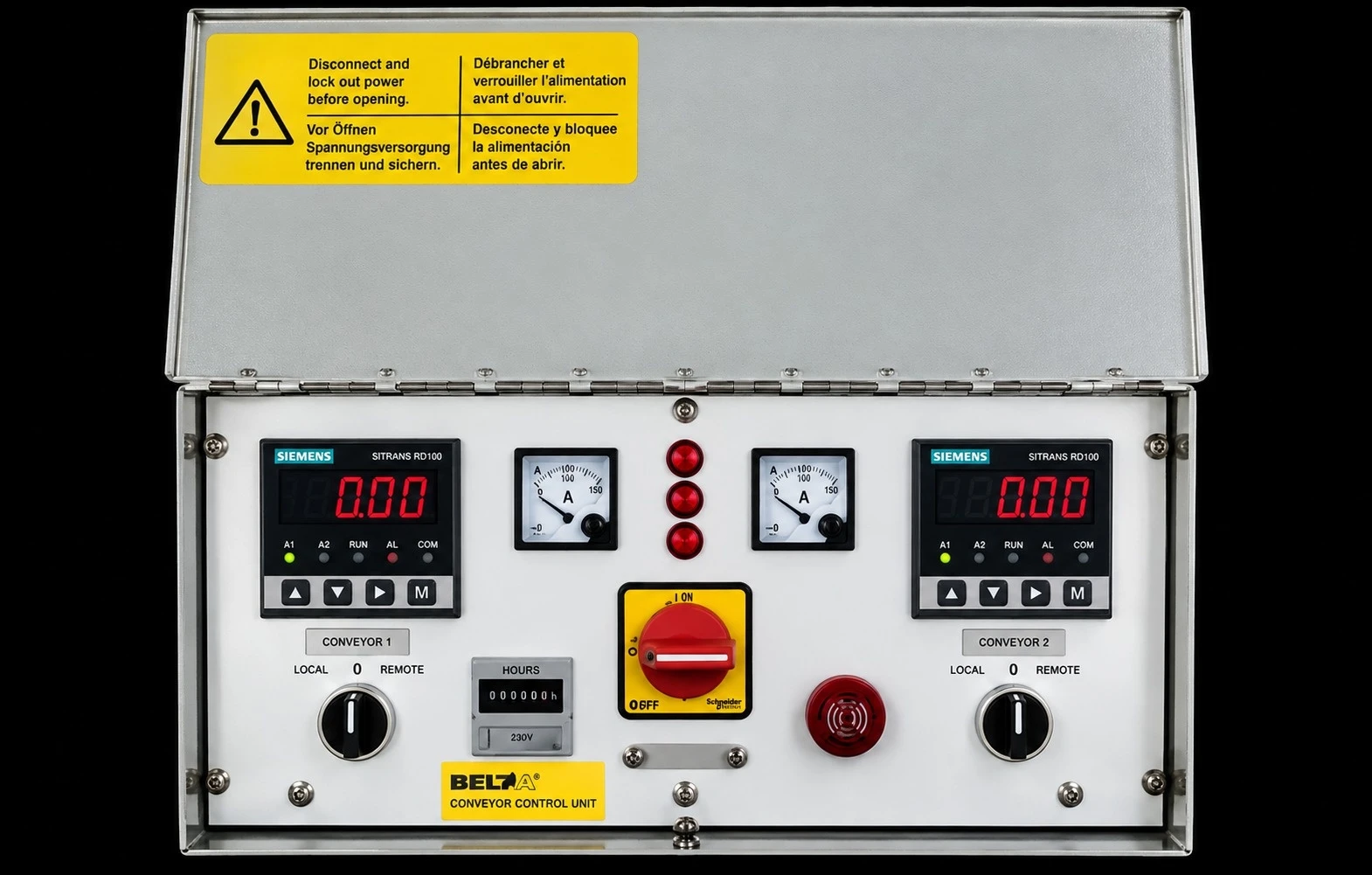

• Caja de control

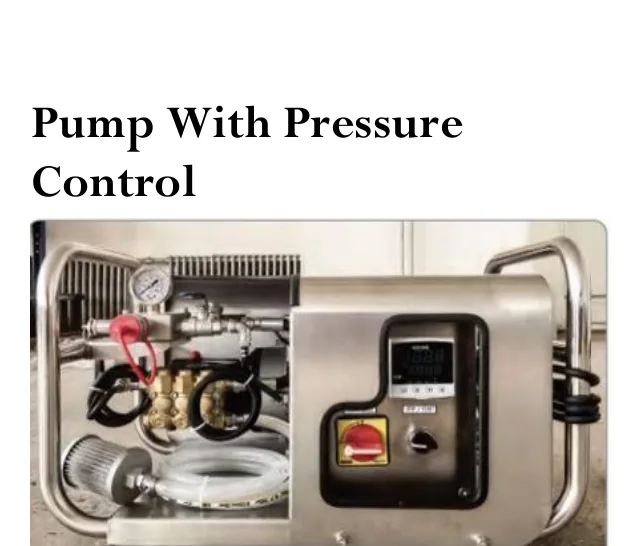

• Bomba con control de presión

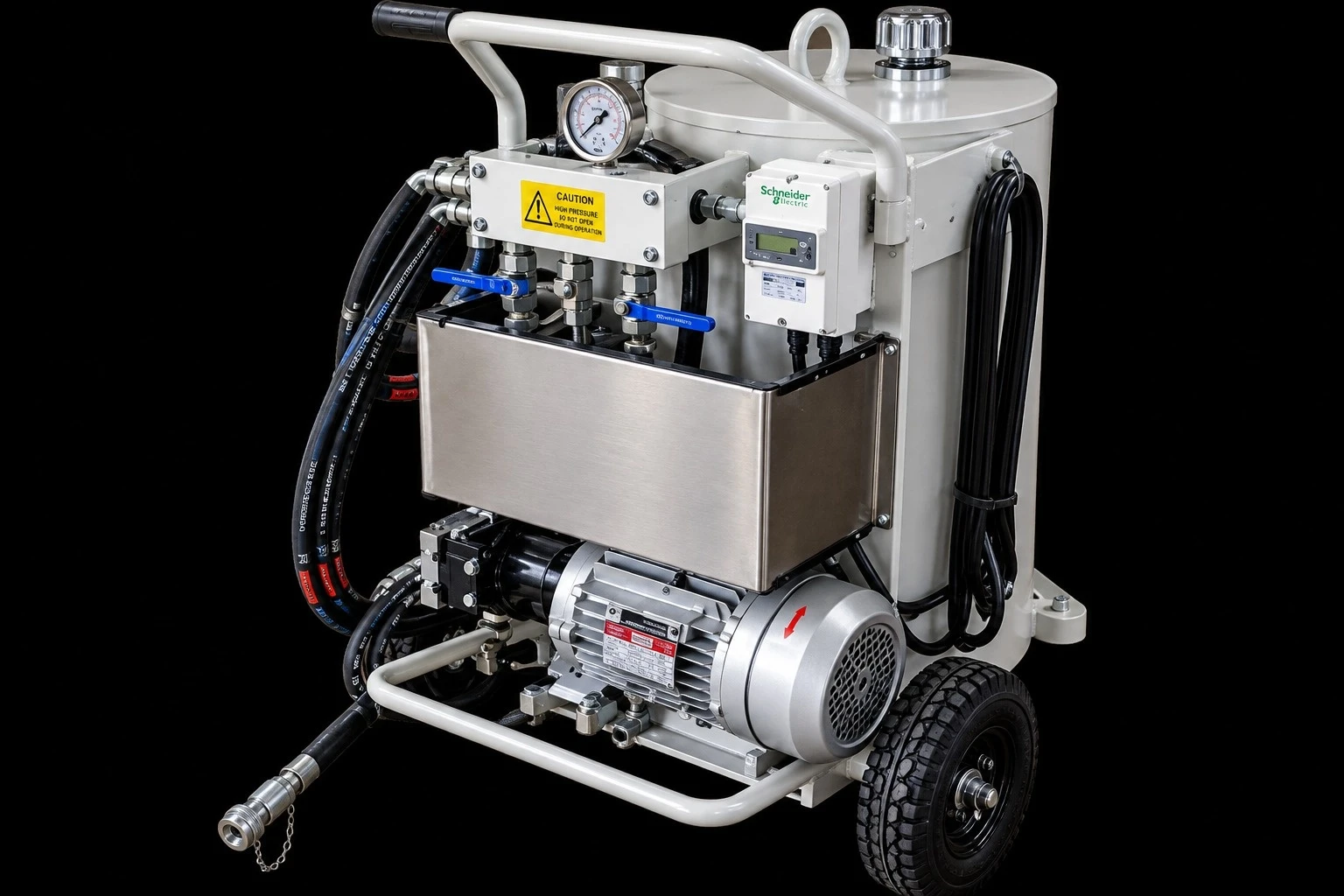

• Bomba con tanque de agua de 90 L

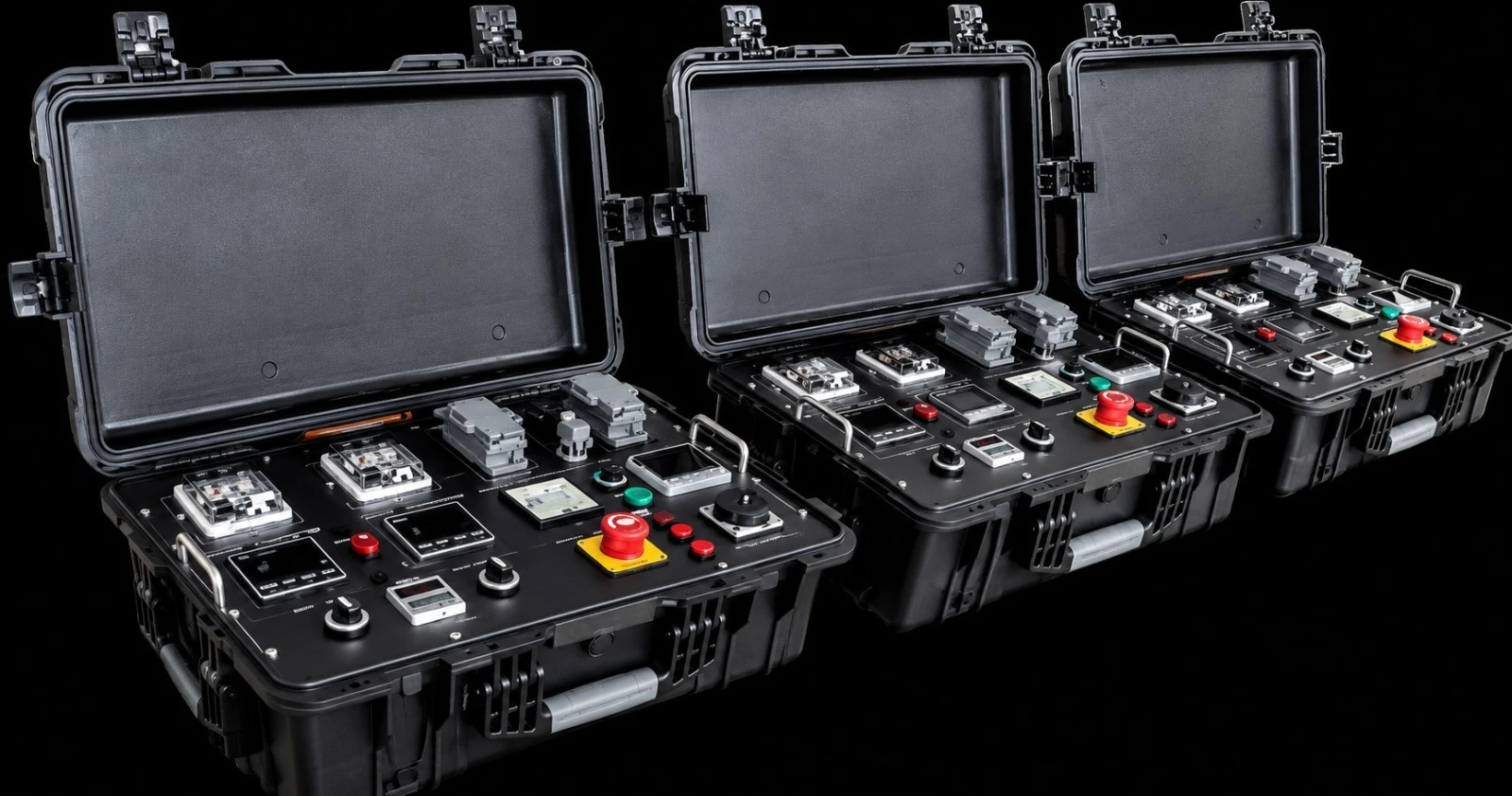

• Controlador tipo maletín

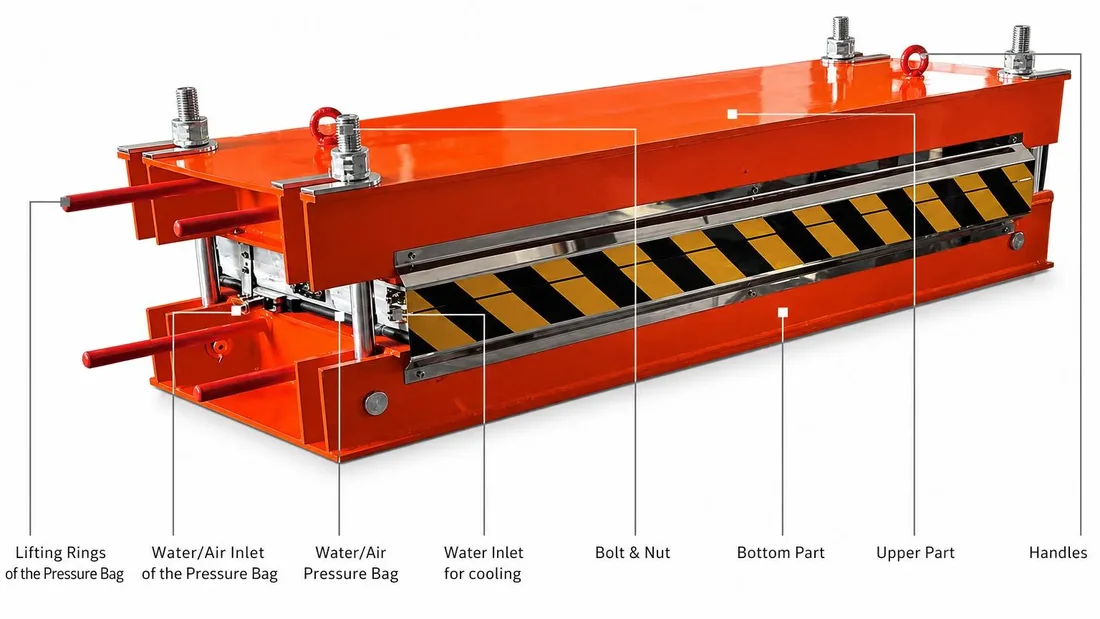

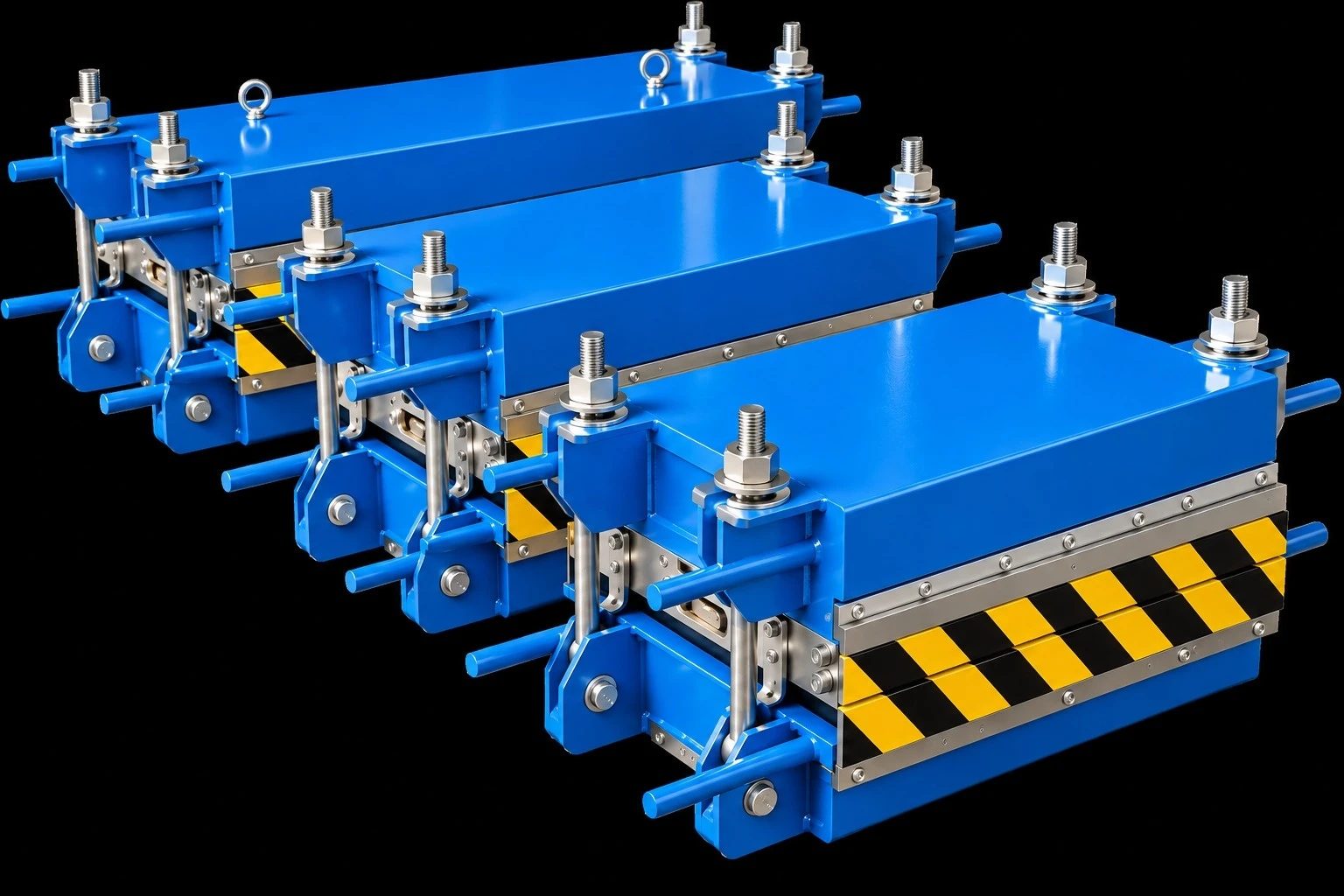

Vulcanizadora de Marco para Cinta Transportadora DSLQ-F

Prensa de 2 piezas, estructura en aluminio, diseñada para una operación rápida y sencilla, fácil de mover a cualquier posición, ligera y de alta eficiencia de trabajo.

Panel de Control Automático

Con control de tiempo y control digital de temperatura. Todos los componentes utilizan dispositivos eléctricos de alta calidad con certificación CE.

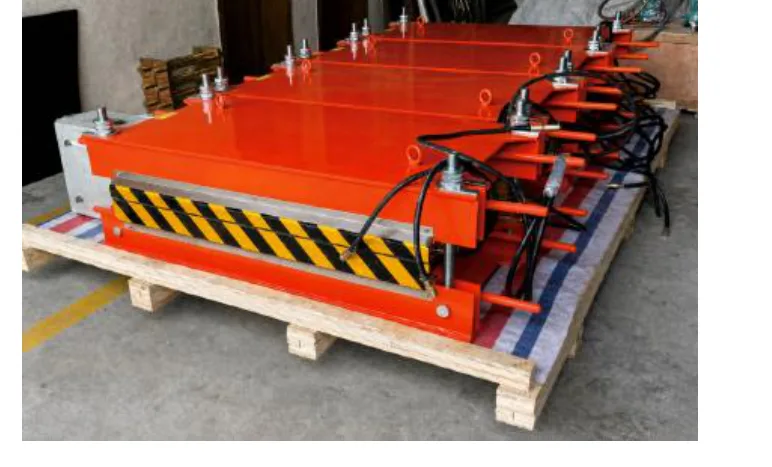

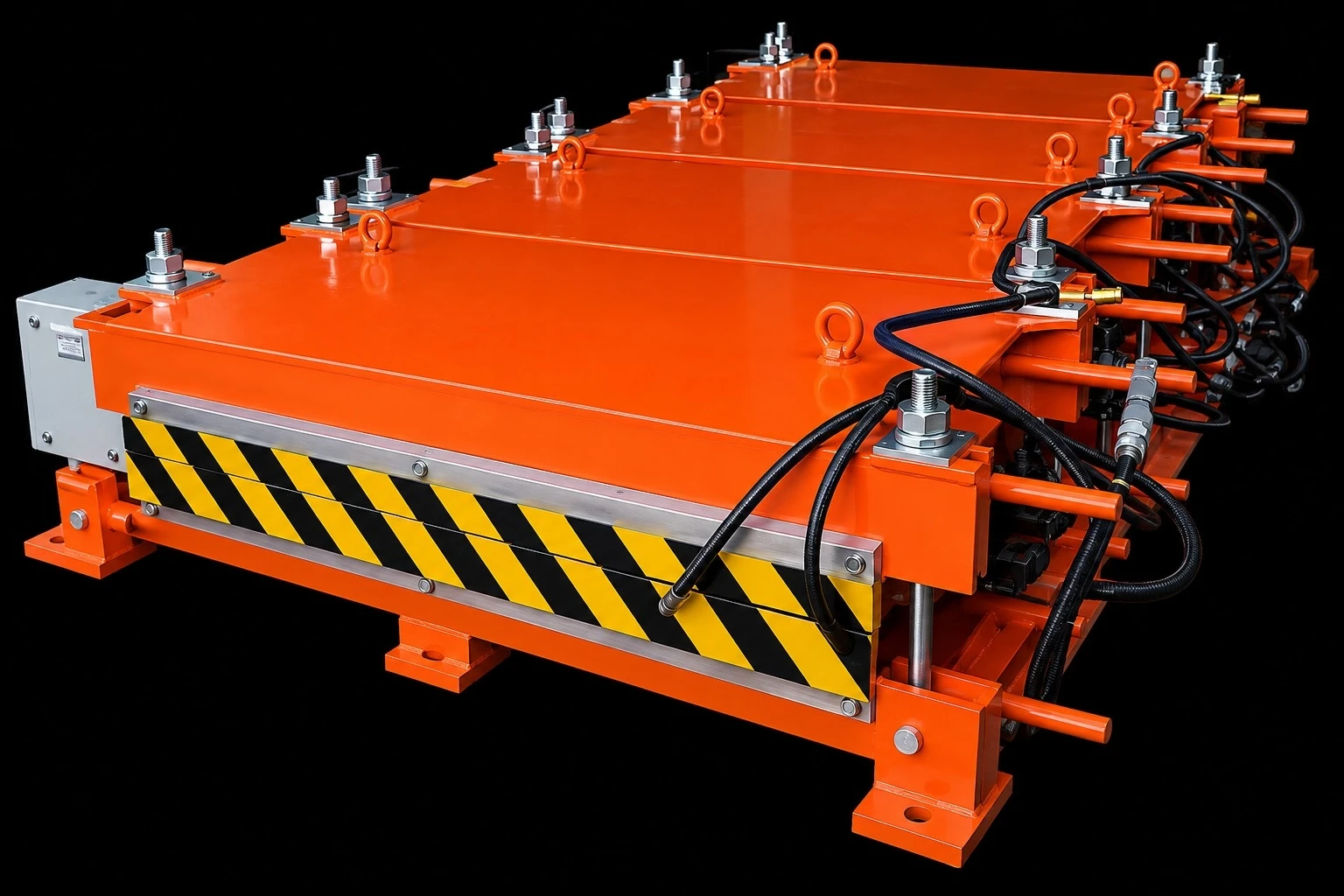

• 2 estructuras en aluminio soldado de alta calidad.
• La estructura superior incluye el plato de calentamiento superior; la estructura inferior incluye el plato de calentamiento inferior y la bolsa de presión.

Plato de Calentamiento

• Presión máxima de operación: 100PSI.
• Temperatura máxima: 325°F (160°C).
• Dimensión del plato según la tabla siguiente; otras dimensiones disponibles bajo consulta.

Modelos Rectangulares (Bias de 90°)

Modelos Rómbicos (Bias de 22°)

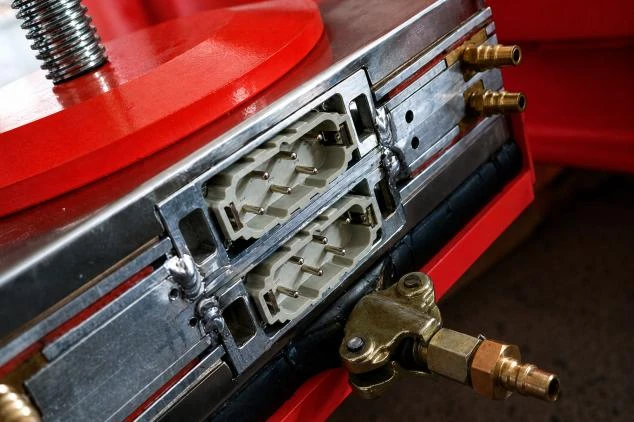

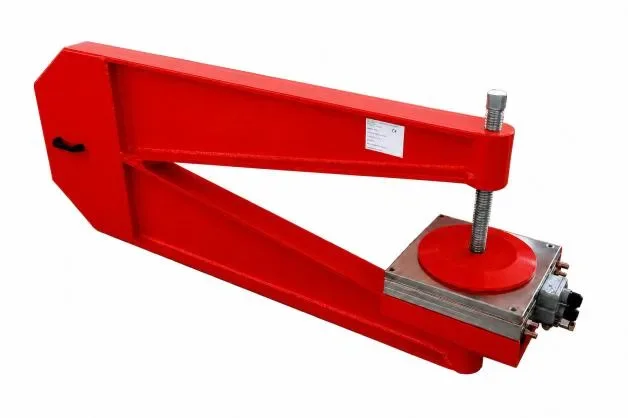

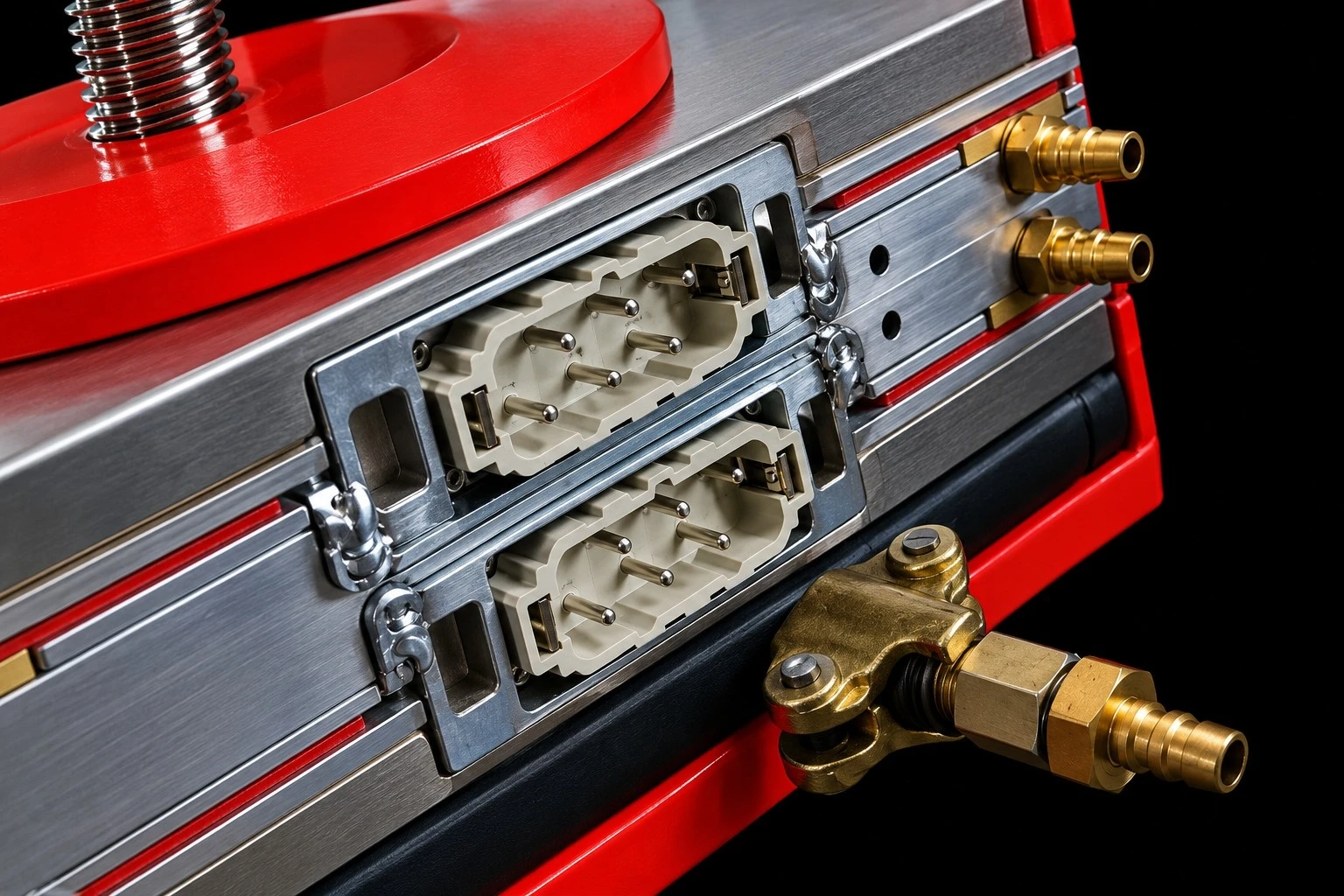

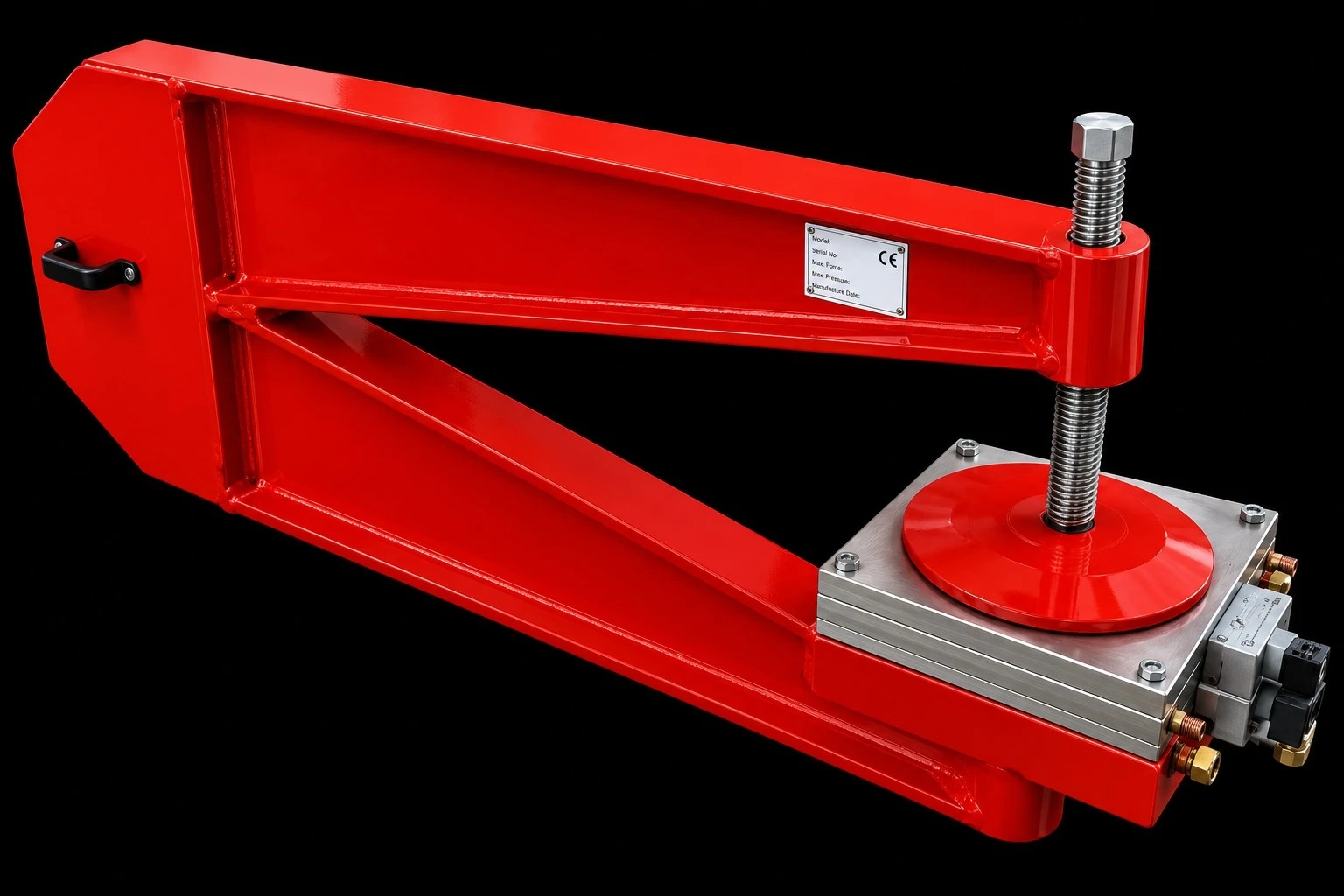

Reparadora Puntual DSLQ-R / Reparadora de Borde DSLQ-RS

Prensas ligeras para reparación puntual de cintas transportadoras de caucho.

Requisitos especiales de tensión, presión, temperatura y dimensión del plato de calentamiento pueden atenderse bajo consulta.

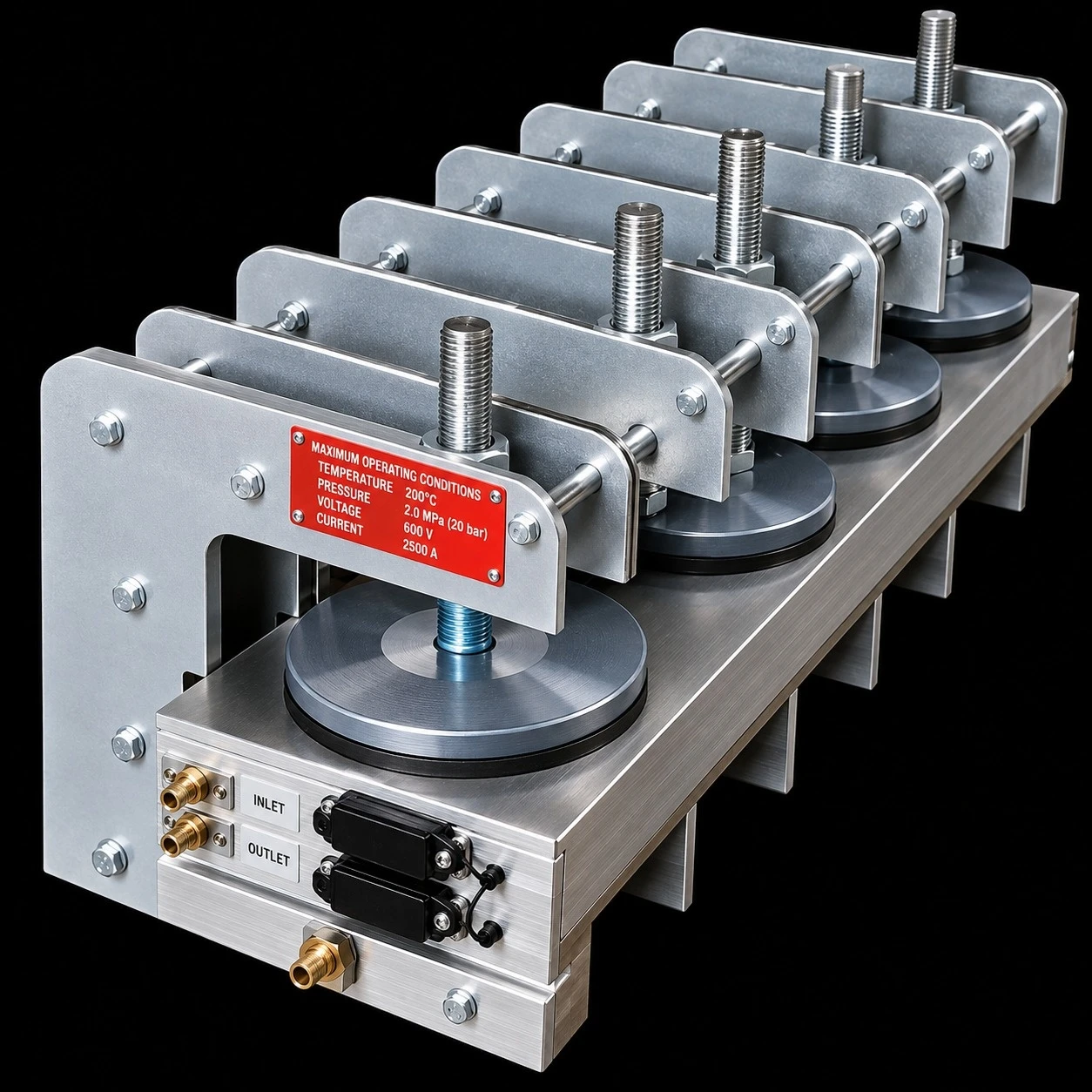

Reparadora para Borde de Cinta

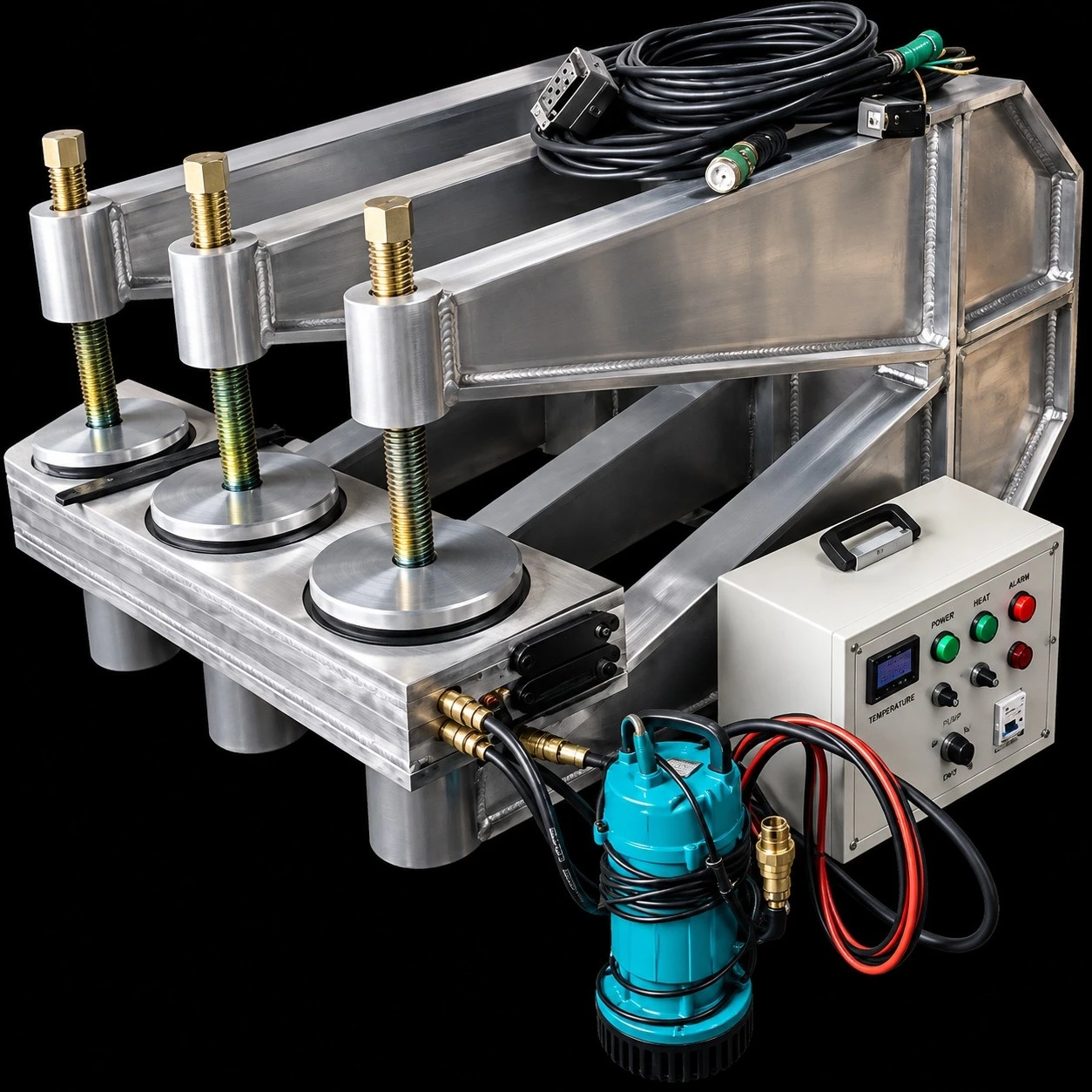

Reparadora de Borde DSLQ-RS

La reparadora de borde DSLQ-RS es la versión de la línea DSLQ-R dedicada específicamente a la reparación de borde de cinta.

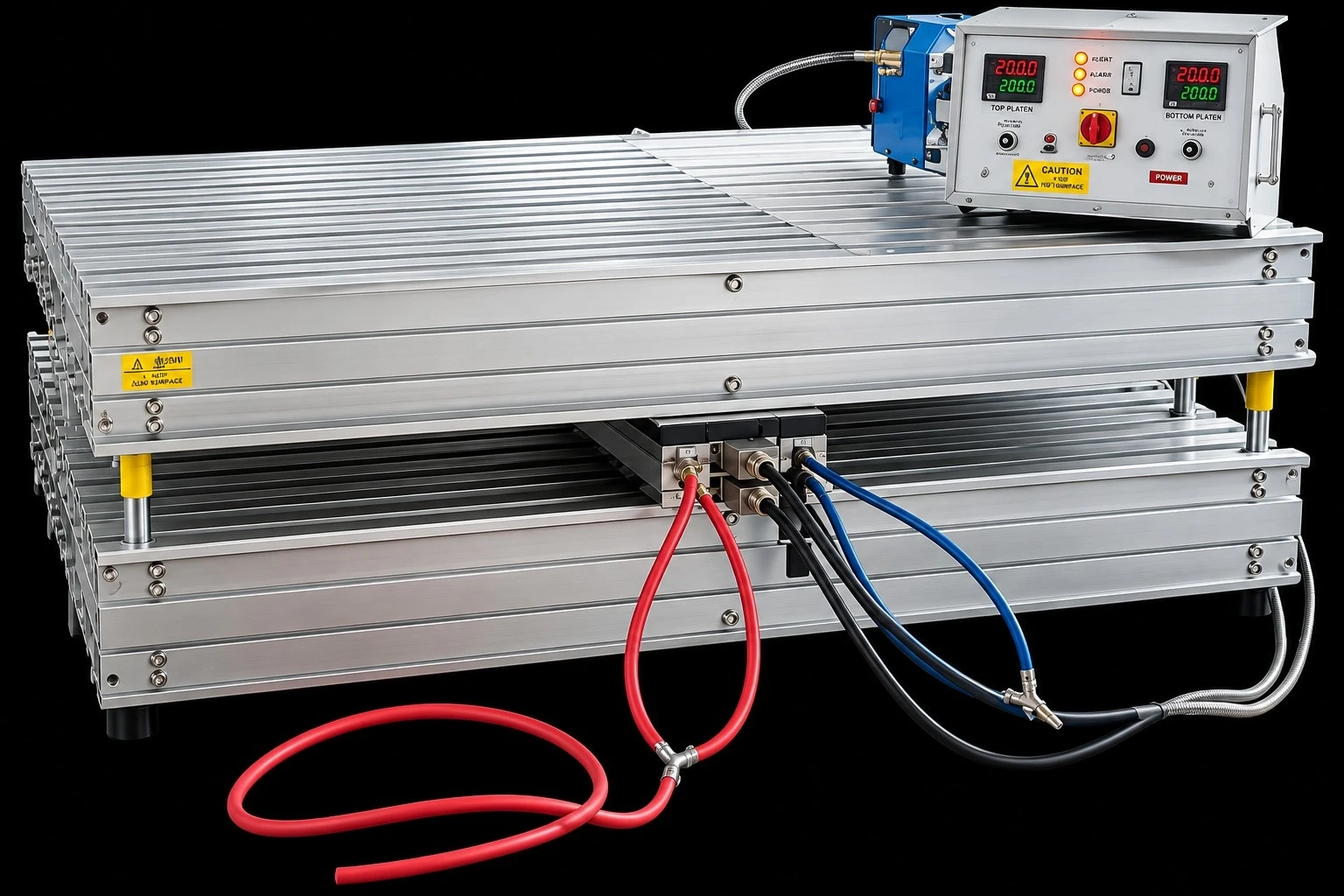

Reparadora de Viga Transversal DSLQ-RV

Presión de operación de 100PSI o 200PSI. Las reparadoras de viga transversal se diseñan según los requisitos del cliente. Dependiendo del modelo y el tamaño de los platos de calentamiento, pueden usarse para reparaciones puntuales y de desgarro (rip repairs).

Presión Máxima de Operación: 100PSI (7 kg/cm²)

Presión Máxima de Operación: 200PSI (14 kg/cm²)
