Catálogo de Rodillos Transportadores

Todos los catálogos Descargar PDF original

Índice del catálogo

Rodillos de polímero de ingeniería (HDPE/UHMWPE) de World Prime Services — ligeros, resistentes a la corrosión, para sistemas exigentes de manejo de materiales a granel.

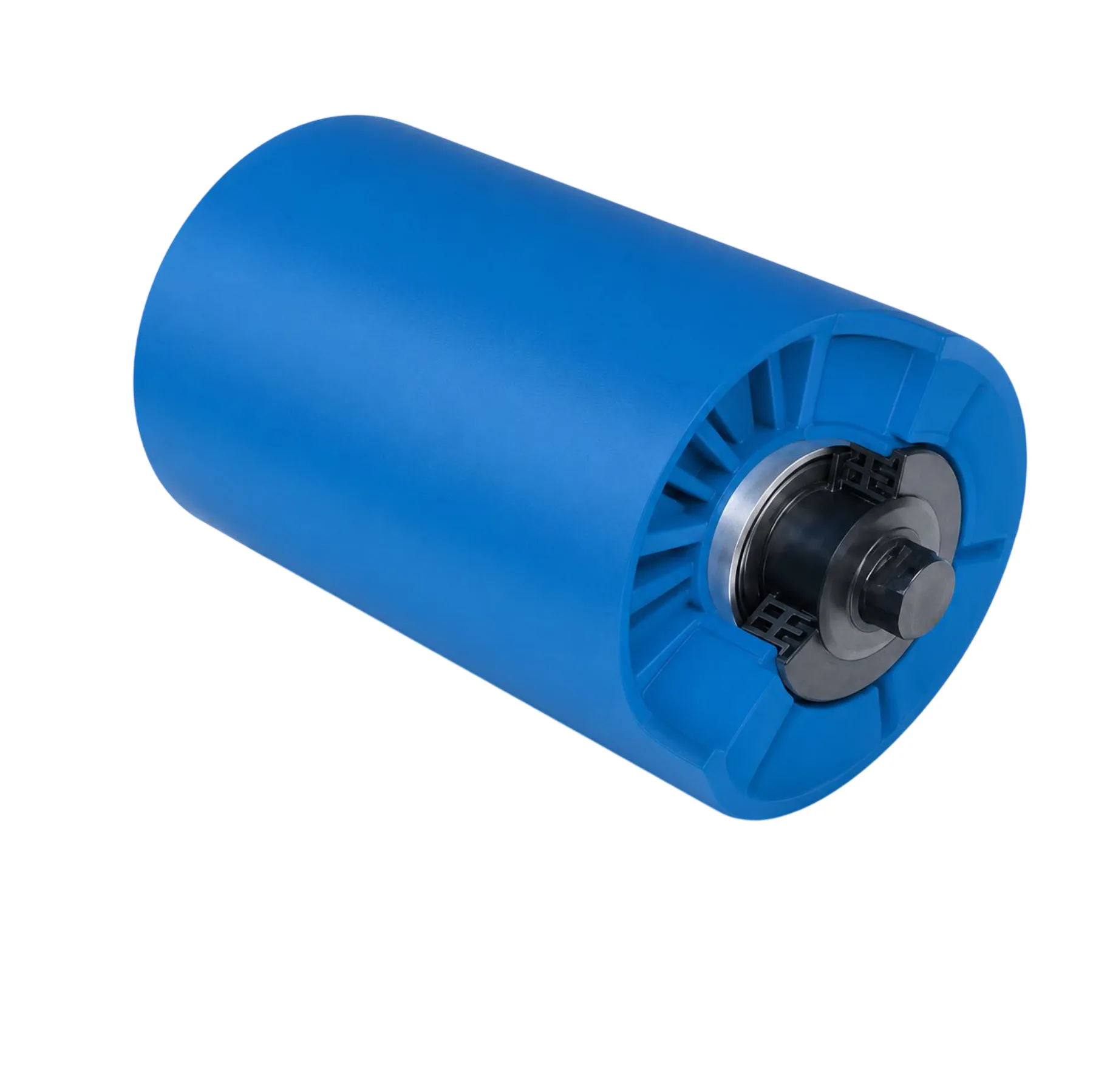

Rolete HDPE/UHMWPE World Prime Services — imagem do produto

Descripción del Producto

Los rodillos para correas transportadoras HDPE / UHMWPE de World Prime Services son rodillos de soporte de correa no metálicos o compuestos, diseñados para sistemas de transporte de materiales a granel exigentes. La carcasa polimérica ofrece una superficie de rodadura resistente a la corrosión y adecuada al contacto con la correa, mientras que el rodamiento interno, el eje y el sistema de sellado se seleccionan según la carga del transportador, la velocidad, la exposición ambiental y los requisitos de intercambiabilidad dimensional.

Las aplicaciones típicas incluyen los tramos de transporte y retorno en minería, procesamiento de minerales, puertos y terminales, manejo de carbón, cemento, áridos, fertilizantes, sal, procesamiento químico y sistemas transportadores de generación de energía.

Ventajas de Ingeniería

Carcasa polimérica resistente a la corrosión para ambientes húmedos, salinos y químicamente agresivos.
Menor masa del rodillo que muchas construcciones comparables con carcasa de acero, mejorando la ergonomía de manejo manual y mantenimiento.
Superficie de contacto polimérica adecuada a la correa, que no desarrolla incrustación por corrosión de acero.
Baja adherencia del material, que puede reducir la acumulación de material residual (carryback) en aplicaciones seleccionadas.
Baja inercia rotacional y potencial de menor resistencia de arranque, combinado con rodamientos y sellos correctamente seleccionados.
Resistencia a la humedad y a muchos productos químicos industriales, sujeta a verificación de compatibilidad del polímero.
Potencial de reducción de ruido debido a las características de amortiguación de la carcasa polimérica.
Los conceptos de sellado multietapa pueden proteger los rodamientos contra la contaminación por polvo y humedad.
Las formulaciones antiestáticas y resistentes al fuego disponibles deben tratarse como opciones específicas de proyecto, sujetas a certificación aplicable.
Diámetros, longitudes, extremos de eje y disposiciones de rodamiento personalizados pueden diseñarse para sistemas nuevos o de reemplazo.

Construcción Típica

Construcción típica: carcasa en polímero HDPE / UHMWPE, rodamiento de precisión, eje pasante o escalonado (opcional) y sello laberíntico multietapa.

Componente	Especificación / Función típica
Carcasa	Tubo polimérico HDPE o UHMWPE; grado del material seleccionado según uso, desgaste, exposición química y temperatura.
Alojamiento del rodamiento	Alojamiento en polímero de ingeniería o compuesto; construcción integrada o retenida mecánicamente, según el diseño.
Rodamientos	Rodamientos de bolas de ranura profunda, seleccionados según carga radial, velocidad, tamaño del eje y vida útil requerida.
Eje	Eje de acero al carbono o acero inoxidable; extremos escalonados, mecanizados planos, ranurados o roscados disponibles.
Sellado	Sellado laberíntico multietapa, con disposiciones de sello de contacto disponibles para contaminación severa.
Protección de extremos	Tapa o protector de sello diseñado para restringir la entrada de contaminantes externos.
Lubricación	Generalmente rodamiento sellado de por vida cuando se especifica; el sistema final de lubricación depende del diseño del rodamiento.

Rango de Tamaños de Referencia

Los rodillos HDPE de alta capacidad modernos están disponibles comercialmente en amplios rangos dimensionales. Como referencia actual del mercado, los diseños de alta capacidad pueden usar diámetros de tubo de aproximadamente 127mm a 219mm, rodamientos de la serie 6305 a 6312 y ejes de aproximadamente 26mm a 62mm. Estas cifras son solo referencias de la industria y no constituyen un límite fijo de fabricación de World Prime Services.

Parámetro	Orientación del Catálogo World Prime Services
Diámetro exterior del tubo/rodillo	Específico por proyecto. Tamaños históricos de referencia: 89,1; 102; 108; 114,3; 127; 133; 139,8; 152,4; 159 y 165mm. Los diseños personalizados de alta capacidad pueden exceder este rango.
Longitud de la cara	Fabricado según los requisitos del chasis del transportador y el ancho de la correa.
Eje	Eje de acero mecanizado, específico por proyecto; verificar la geometría de los extremos mediante plano aprobado.
Rodamiento	Seleccionado por carga y velocidad calculadas. Las referencias históricas suministradas incluyen 6205ZZ.
Sistema de sellado	Disposición laberíntica o laberíntica/contacto multietapa, según el nivel de contaminación.

Referencia Dimensional Histórica

Las siguientes combinaciones dimensionales se basan en los documentos históricos de producto suministrados para este catálogo y se conservan como dimensiones de referencia cruzada. Todos los pedidos nuevos requieren aprobación de plano dimensional.

D.E. del rodillo	Longitud de cara/tubo	Longitud total de referencia	Referencia del eje	Rodamiento
127mm	229mm	261mm	Ø25–20mm referencia	6205ZZ
127mm	280mm	312mm	Ø25–20mm referencia	6205ZZ
127mm	331mm	362mm	Ø25–20mm referencia	6205ZZ
127mm	388mm	420mm	Ø25–20mm referencia	6205ZZ
127mm	439mm	470mm	Ø25–20mm referencia	6205ZZ

Espesor de Pared del Tubo Polimérico de Referencia

Los siguientes valores reproducen las referencias de diámetro exterior/espesor de pared contenidas en la ficha técnica histórica suministrada. Son valores preliminares de referencia y no sustituyen un plano de ingeniería aprobado.

Diámetro exterior del tubo	Espesor de pared de referencia
89,1mm	6,2mm
102mm	6,9mm
108mm	7,2mm
114,3mm	7,4mm
127mm	7,9mm
133mm	8,0mm
139,8mm	8,5mm
152,4mm	10,4mm
159mm	12,0mm
165mm	13,1mm

Referencia de la ficha histórica para la variación del diámetro exterior: ≤1%. Las tolerancias finales de fabricación se establecerán en el plano aprobado del producto.

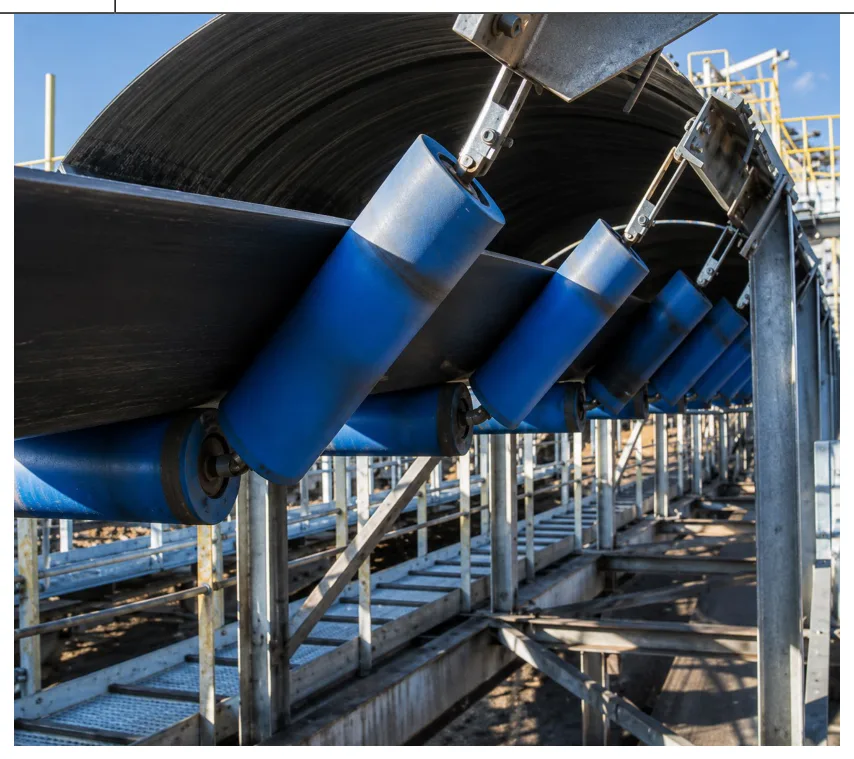

Configuraciones de Rodillo

Tipo de rodillo	Función típica
Rodillo de carga	Soporta la correa cargada del transportador en disposiciones de artesa plana o en V.
Rodillo de retorno	Soporta la correa vacía en el tramo de retorno.
Rodillo de retorno en V	Usado en conjuntos de artesa de retorno en V para soporte y estabilidad de alineación de la correa.
Aplicación de alineación/guía	Usado solo como parte de un sistema de alineación debidamente diseñado.
Configuración para zona de impacto	Requiere un diseño específico de rodillo de impacto; los rodillos lisos estándar de HDPE no sustituyen a los rodillos de impacto diseñados para esa función.
Rodillo especial resistente a la corrosión	Configurado para ambientes marinos, de fertilizantes, sal y procesamiento químico.

Sectores de Aplicación

Sector	Aplicaciones típicas	Factores clave de diseño
Minería y minerales	Transportadores de largo recorrido, planta, patio de acopio y procesamiento	Tonelaje, velocidad de la correa, polvo abrasivo, carga del rodillo.
Puertos y terminales	Transportadores de carga de buques, descarga, recuperación y patio de acopio	Rocío salino, lluvia, corrosión y alta utilización.
Manejo de carbón	Transportadores de mina, terminal y central eléctrica	Sellado contra polvo, requisitos de estática y contaminación.
Cemento y áridos	Transportadores de caliza, áridos y materia prima	Polvo, abrasión, carga y temperatura local.
Fertilizantes	Transportadores de producción, almacenamiento y exportación	Compatibilidad química, humedad y corrosión.
Sal	Transportadores de mina, lavado, almacenamiento y puerto	Corrosión severa y humedad.
Procesamiento químico	Transporte de sólidos a granel	La compatibilidad química debe verificarse caso por caso.

Sistema de Rodamiento y Sellado

El desempeño del rodamiento y el sellado es crítico para la vida útil del rodillo del transportador. El rodamiento debe seleccionarse según la carga radial calculada, la velocidad rotacional, las horas de operación esperadas, el nivel de contaminación y la deflexión del eje. Los diseños premium de rodillos HDPE de alta capacidad en el mercado internacional usan disposiciones de sellado multinivel que combinan sellos laberínticos y de contacto. Las pruebas de desempeño del sello pueden especificarse según normas de proyecto reconocidas, como la DIN 22112, cuando corresponda.

Las referencias de rodillo históricas suministradas para este catálogo identifican rodamientos 6205ZZ en configuraciones seleccionadas de Ø127mm. Esta designación de rodamiento debe considerarse una referencia dimensional, no una especificación universal para todos los tamaños de rodillo.

Datos Necesarios para la Selección

Ancho y construcción de la correa transportadora.
Función de carga o retorno.
Configuración de la artesa y ángulo de inclinación.
Diámetro exterior y longitud de la cara del rodillo.
Dimensiones del chasis existente y geometría del extremo del eje.
Velocidad de la correa en m/s.
Capacidad máxima de material y densidad a granel.
Espaciado entre artesas y carga calculada por rodillo.
Rango de temperatura de operación.
Exposición a humedad ambiente, lavado y lluvia.
Nivel de contaminación por polvo y partículas finas.
Exposición química, salina o corrosiva.
Vida útil requerida del rodamiento y serie del rodamiento.
Requisitos antiestáticos, resistentes a llama u otras exigencias regulatorias.
Norma dimensional requerida y documentación de inspección/pruebas.

Inspección y Mantenimiento

Punto de inspección	Práctica recomendada
Rotación	Verificar rotación libre, arrastre anormal, ruido o aspereza.
Carcasa	Inspeccionar desgaste, surcos, deformación, grietas o degradación química.
Rodamiento	Investigar calor, vibración y ruido anormales.
Sellos	Inspeccionar desplazamiento, daño y evidencia de contaminación.
Eje/Montaje	Verificar asiento correcto y encaje en la ranura del chasis.
Alineación	Verificar la alineación del chasis de las artesas y el seguimiento del transportador.
Acumulación de material	Retirar la acumulación que interfiera con la rotación del rodillo.
Reemplazo	Reemplazar con prontitud los rodillos trabados, estructuralmente dañados o excesivamente desgastados.

Designación de Pedido del Producto

Formato de pedido recomendado:

WPS – [MATERIAL] – [OD] – [FACE] – [SHAFT] – [BEARING] – [SEAL] – [OPTION]

Campo del código	Ejemplo	Significado
MATERIAL	HDPE / UHMWPE	Material de la carcasa polimérica.
OD	127	Diámetro exterior nominal del rodillo, mm.
FACE	331	Longitud nominal de la cara del rodillo, mm.
SHAFT	25/20	Referencia dimensional del eje; el plano prevalece.
BEARING	6205ZZ	Referencia del rodamiento.
SEAL	LAB	Configuración de sellado laberíntico.
OPTION	AS / FR / UV	Requisito específico de proyecto: antiestático, resistente al fuego o estabilizado contra UV.

Ejemplo: WPS – HDPE – 127 – 331 – 25/20 – 6205ZZ – LAB – AS

Fotografías del Producto

Rolete polimérico HDPE individual — imagem de referência do produto

Aplicação de rolete em correia transportadora

Referência de condição de operação — rolete polimérico

Referência de condição de operação — rolete convencional (comparação)

Aviso Técnico

Todas las dimensiones, materiales y configuraciones de este catálogo son referencias preliminares de ingeniería y de familia de producto. La selección final del rodillo debe basarse en los datos operativos del transportador y en un plano técnico aprobado. El desempeño, la resistencia química, la resistencia al fuego, el comportamiento antiestático, el desempeño del sello y el cumplimiento regulatorio deben confirmarse para el producto específico pedido. La identificación de producto de World Prime Services se aplica únicamente a productos suministrados bajo la documentación comercial y técnica aprobada correspondiente.
